Machine de traction et compression – DYNO Universal (de 10 N à 5 KN)

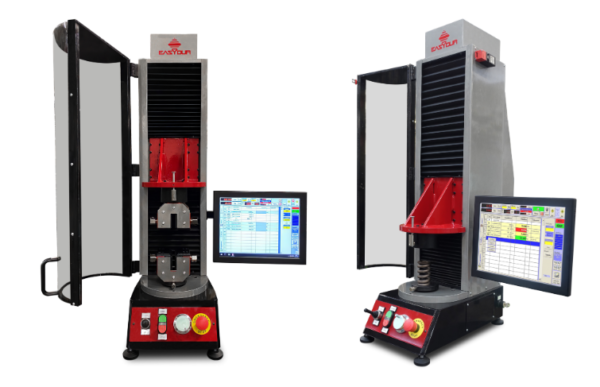

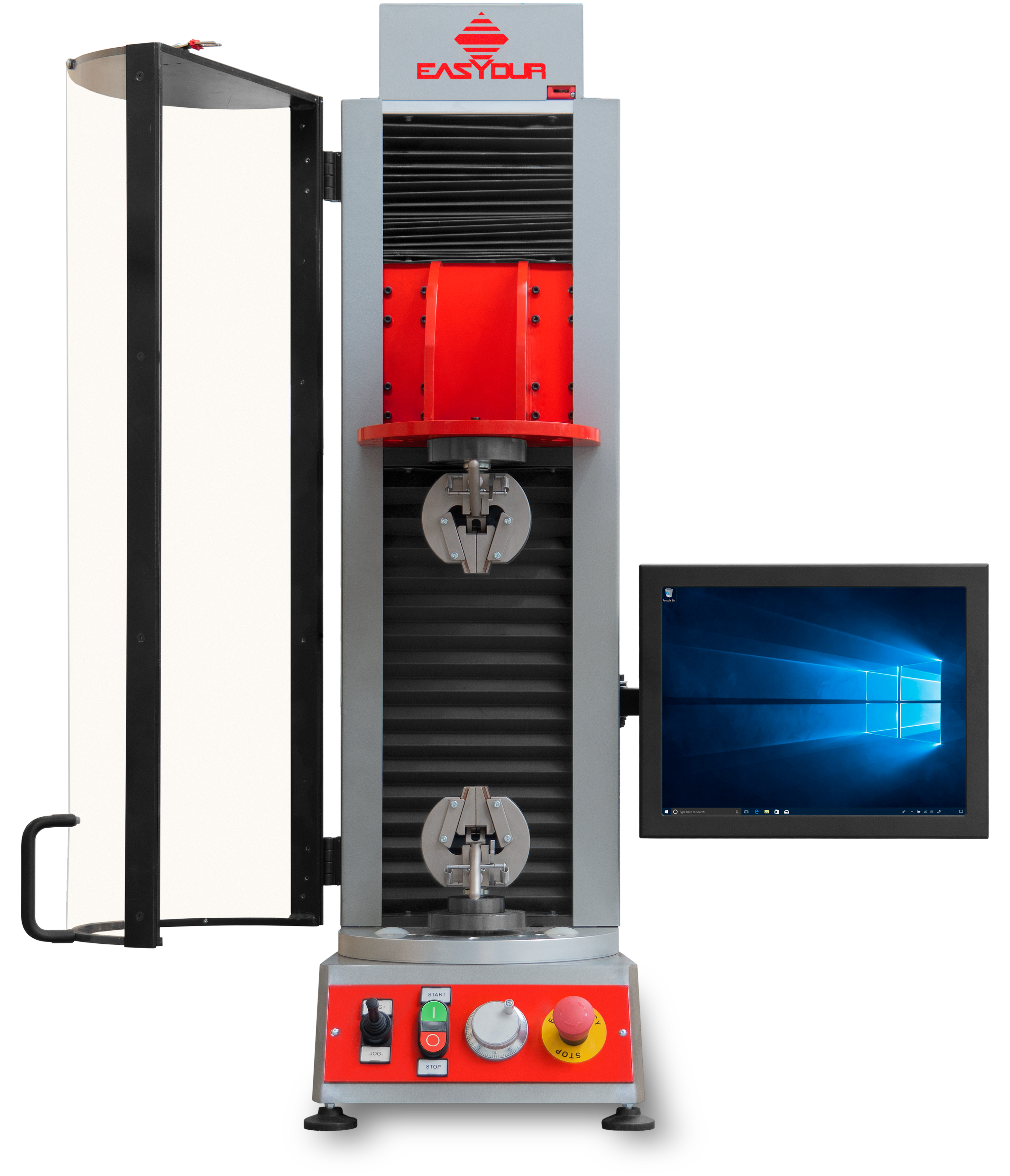

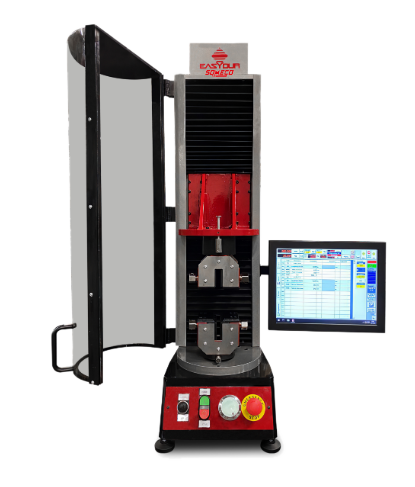

Machine de traction et compression DYNO Universal

Le DYNO Universal est un instrument créé pour la production et l’utilisation de fils et de ressorts.

Principaux atouts de la machine de traction et compression DYNO Universal :

• Possibilité d’associer des cellules de charge pour le dynamomètre, pouvant aller de 1, 2 ou 3. La gamme d’échenillions à tester est plus large
• Il n’y a pas besoin d’utiliser un programme créé précédemment, il suffit simplement d’utiliser les touches du panneau frontal

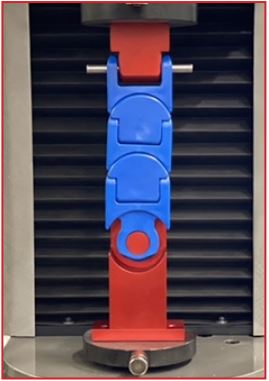

• Plusieurs accessoires peuvent s’ajouter au dynamomètre pour les différents essais à effectuer. Cela comprend des pinces de traction de fils, plateaux, crochets de traction pour ressort et d’autres outils spécifiques

Caractéristiques :

• Force kN : 10 N à 5 KN
• Nombre de colonnes de guidage : 2
• Nombre de vis à roulement à billes : 1

• Dimensions : 113 cm hauteur x 68 cm longueur x 54 cm profondeur
• Poids : 120 kg
• Hauteur utile d’essai : 500 mm
• Diamètre plateau : Ø 100-150 mm
• Intervalle de vitesse d’essai min – max : 0,005 – 484 mm/min
• Précision du contrôle de la position : ±1µm
• Rigidité axiale de l’instrument : 15 kn/mm

• Précision du mouvement : ±5µm
• Précision de la vitesse d’essai : (+/-) 0,1%

• Résolution de calcul (par exemple en compression / traction) : 24 bits
• Vitesse d’acquisition des données : 10 kHz
• Vitesse d’acquisition des données vers PC : 1 kHz
• Contrôleur / Temps de cycle : 1 kHz

• Interface pour PC : Ethernet
• Système d’actionnement : AC Servomoteur Brushless
• Niveau de bruit à la vitesse maximale d’essai : <75 dba

Compression :

• Alimentateur : Tension monophasée (230 Vca +/- 10%; 50 – 60 Hz)
• Température de service : de +10 à + 38 °C
• Température de stockage : de +5 à + 55 °C
• Intervalle d’humidité : de – 40 à + 90 %

Traction :

• Alimentateur : Tension monophasée (230 Vca +/- 10%; 50 – 60 Hz)
• Température de service : de +10 à + 38 °C
• Température de stockage : de +5 à + 55 °C
• Intervalle d’humidité : de – 40 à + 90 %
