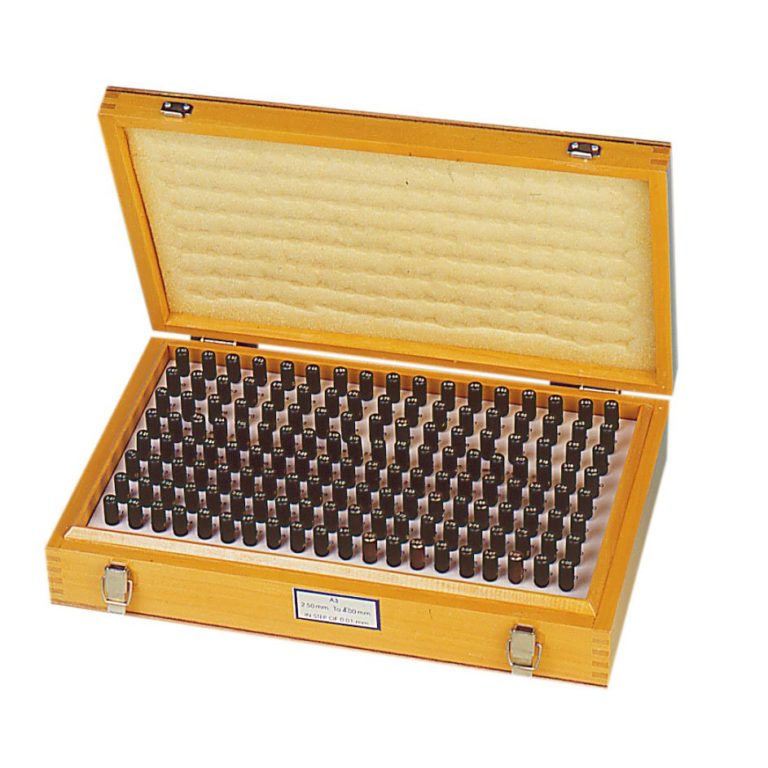

Piges de contrôle cylindriques

Comment utiliser une pige de contrôle?

Une pige de contrôle permet de contrôler par comparaison le diamètre  d’un « trou », d’un perçage, d’un alésage. Le diamètre de la pige est connu, vous pourrez connaître le diamètre de votre usinage en utilisant une pige entre et une entre pas. Avec un manche ou support pour pige, vous pouvez vous créer un tampon double GO/NOgo.

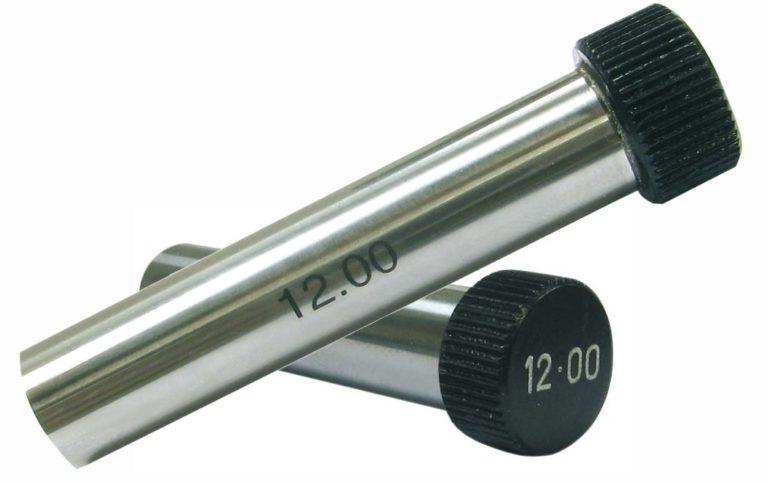

Les piges peuvent être équipée sans tête ou avec une tête sur laquelle le Ø est inscrit.

Classe de précision de piges de contrôle cylindrique :

• Classe 1 : ± 1 µm (0.001 mm)
• Classe 2 : ± 2 µm (0.002 mm)
• Classe 3 : ± 3 µm (0.003 mm)

Caractéristiques générales de nos piges cylindriques :

• Circularité 0.001 mm
• Dureté 60 HRC
• Côte gravée sur la pige à partir du Ø 3 mm
• Tête amovible  partir du Ø 1.01 jusqu’au Ø 12
