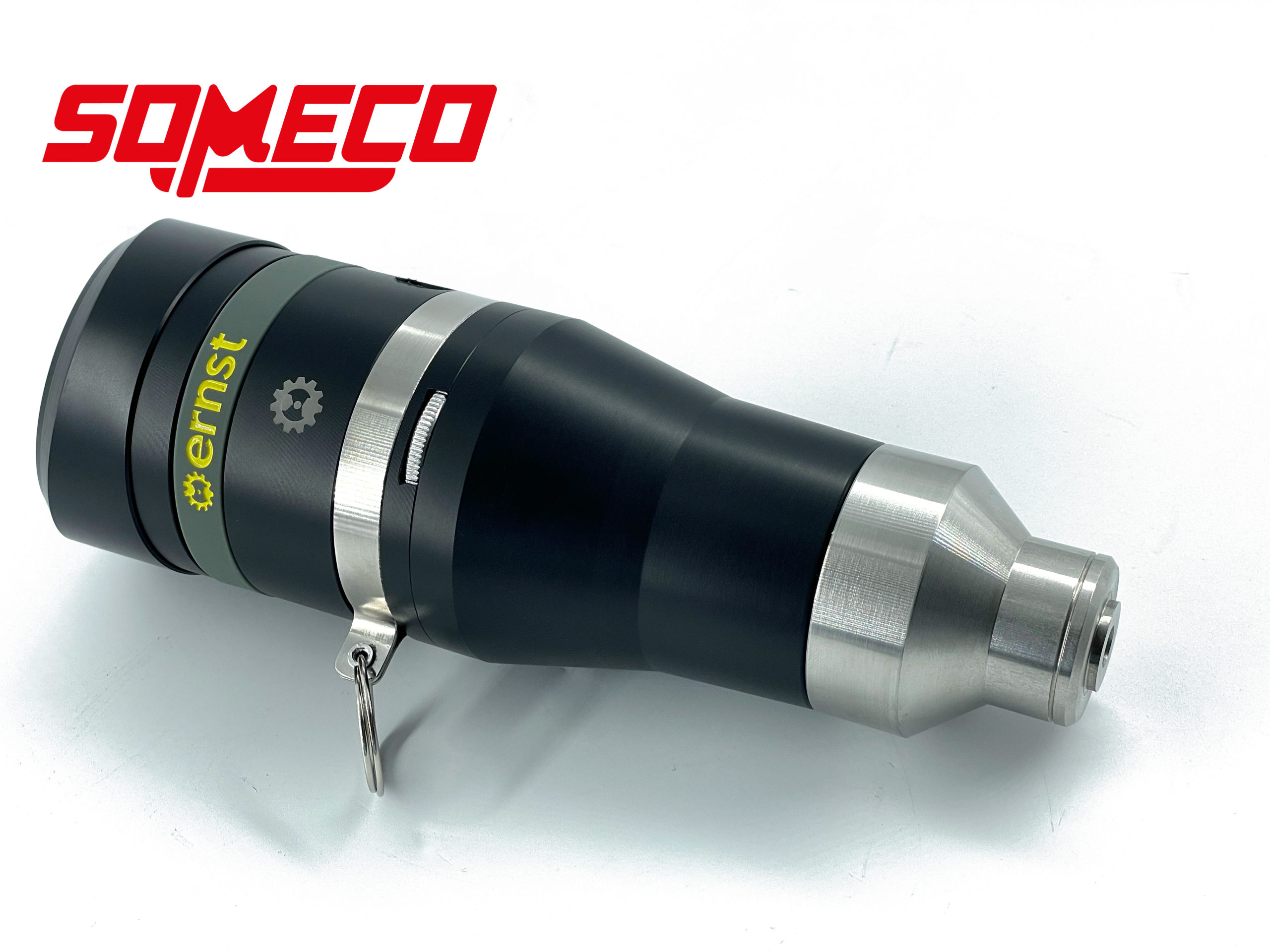

Système de mesure optique d’empreintes BRINELL e-BRIO_WL

Système de mesure optique d’empreintes BRINELL, e-BrioWL « ONE SHOT »

Le système E-BrioWL développé par ERNST, permet de mesurer le diamètre des empreintes Brinell avec rapidité, répétabilité et précision.
Il offre de nombreux avantages par rapport aux microscopes utilisés habituellement.

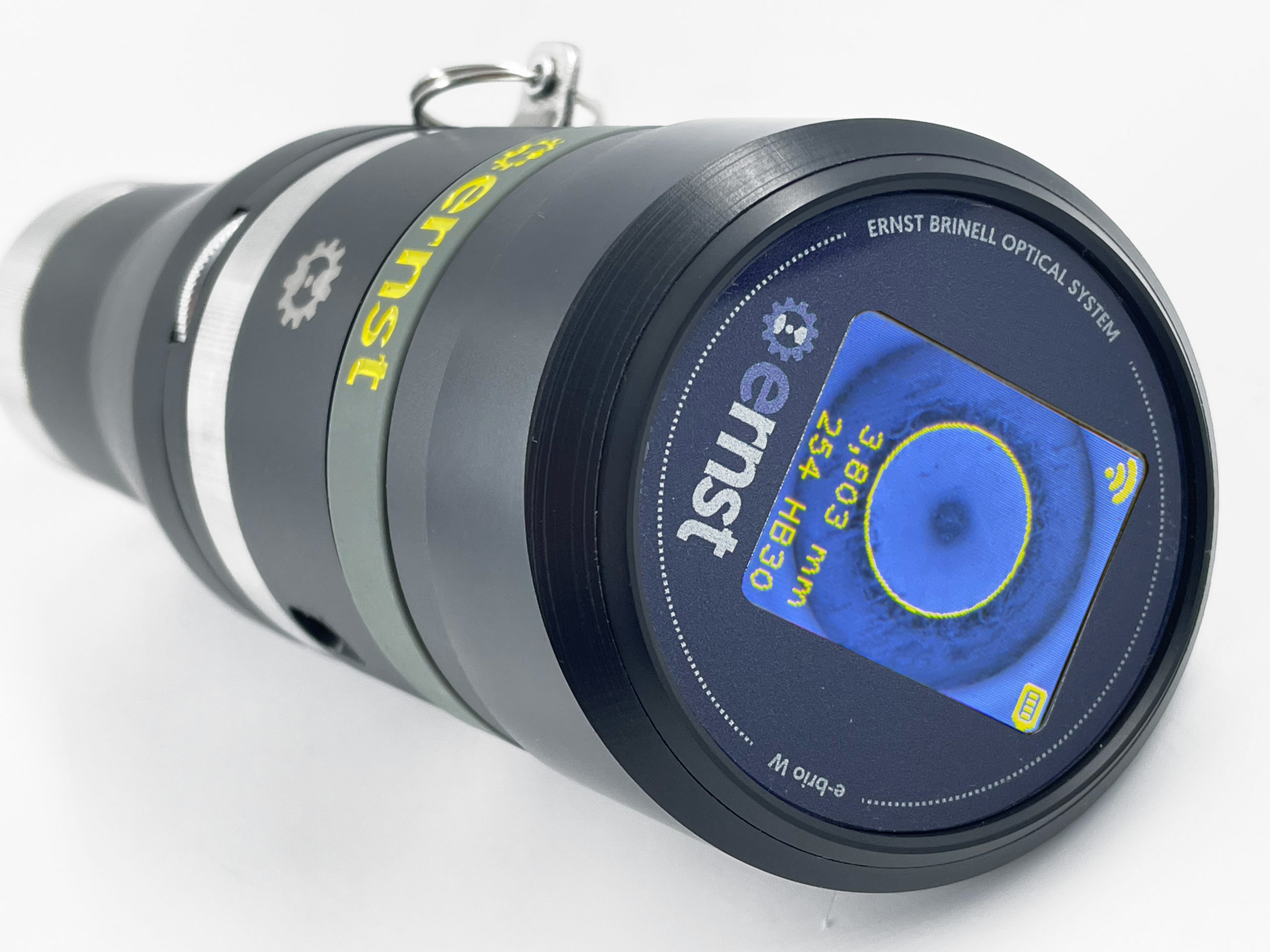

e-BRIOWL est le modèle « one shot », il permet de lire et de mesurer l’empreinte BRINELL sur l’écran intégré.

A tout moment, il est possible de faire évoluer votre e-BRIOWL en faisant l’acquisition du logiciel SW.

Le logiciel SW peut fonctionner sur n’importe quel ordinateur our tablette (équipé de Windows10/11) et permet de gérer et de stocker des données, d’ajuster manuellement la mesure et remesurer une empreinte enrregistrée.
Avec le logiciel optionnel, vous bénéficiez d’une excellente traçabilité de la production, chaque valeur mesurée est enregistrée, la photo de chaque empreinte peut-être archivée, pour l’inclure dans un rapport ou pour être mesurer à nouveau ultérieurement.
Les rapports de contrôle sont personnalisables. Mesure plus rapide et plus précise, sans influence de l’opérateur, e-BrioWL est donc plus reproductible.

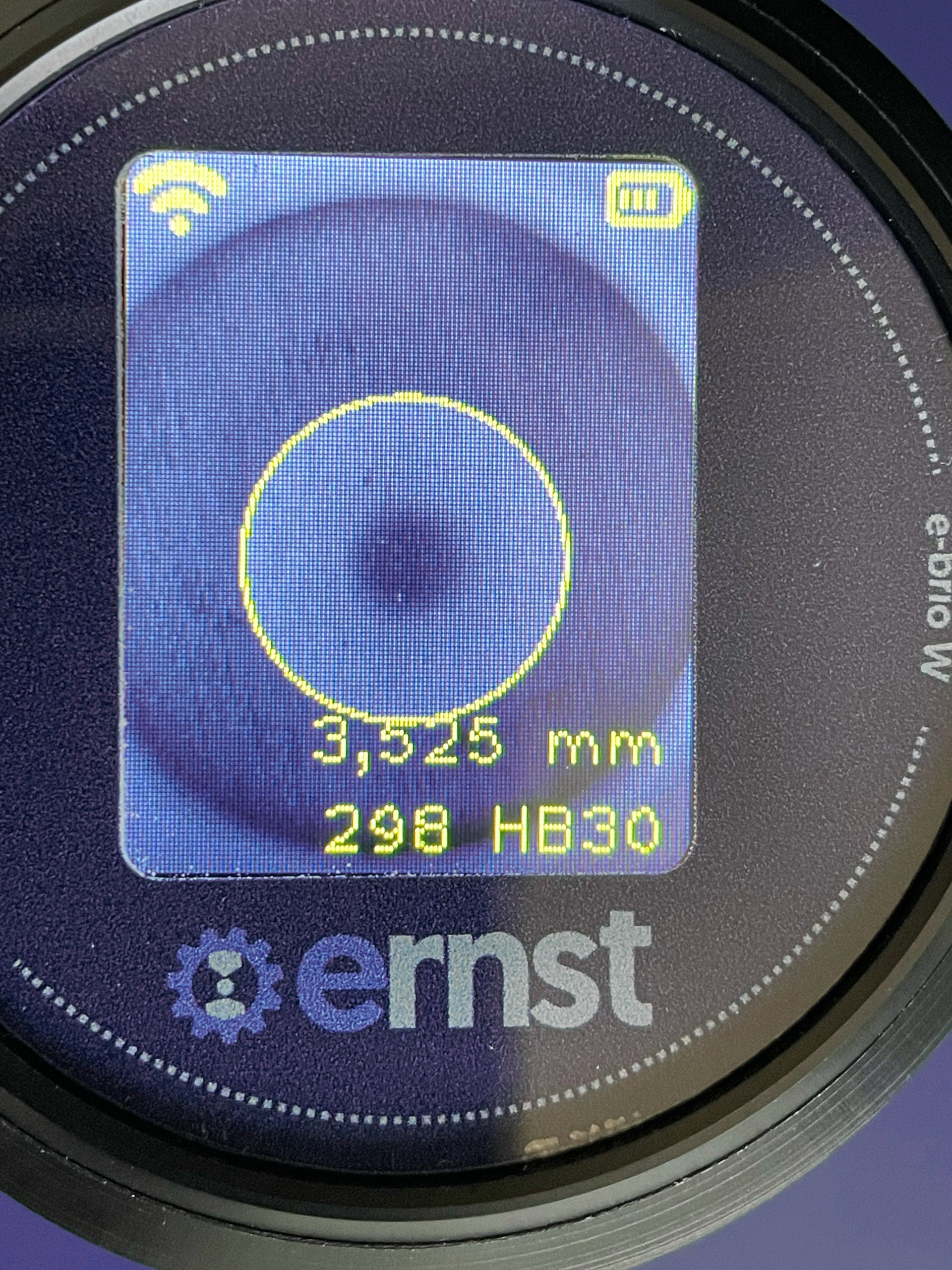

Simple et intuitif, il ne génère pas de fatigue oculaire de l’opérateur. e-BrioWL est un système à caméra infrarouge qui détermine le Ø de l’empreinte avec une résolution de 0,001 mm. Le résultat de l’essai Brinell ainsi que le Ø de l’empreinte sont affiché sur l’écran.

Utilisation :
e-BrioWL associé au logiciel SW permet également de mesurer les empreintes réalisées avec les duromètres à chevilles étalonnées. Il suffit de positionner la tête d’analyse du e-BrioWL sur l’empreinte, d’appuyer sur un bouton, et le résultat s’affiche sur l’écran directement dans l’échelle Brinell sélectionnée, avec la conversion dans l’échelle choisie, et le diamètre de l’empreinte. Temps nécessaire pour une mesure, environ 1 seconde.

Caractéristiques technique du système e-BRIO :

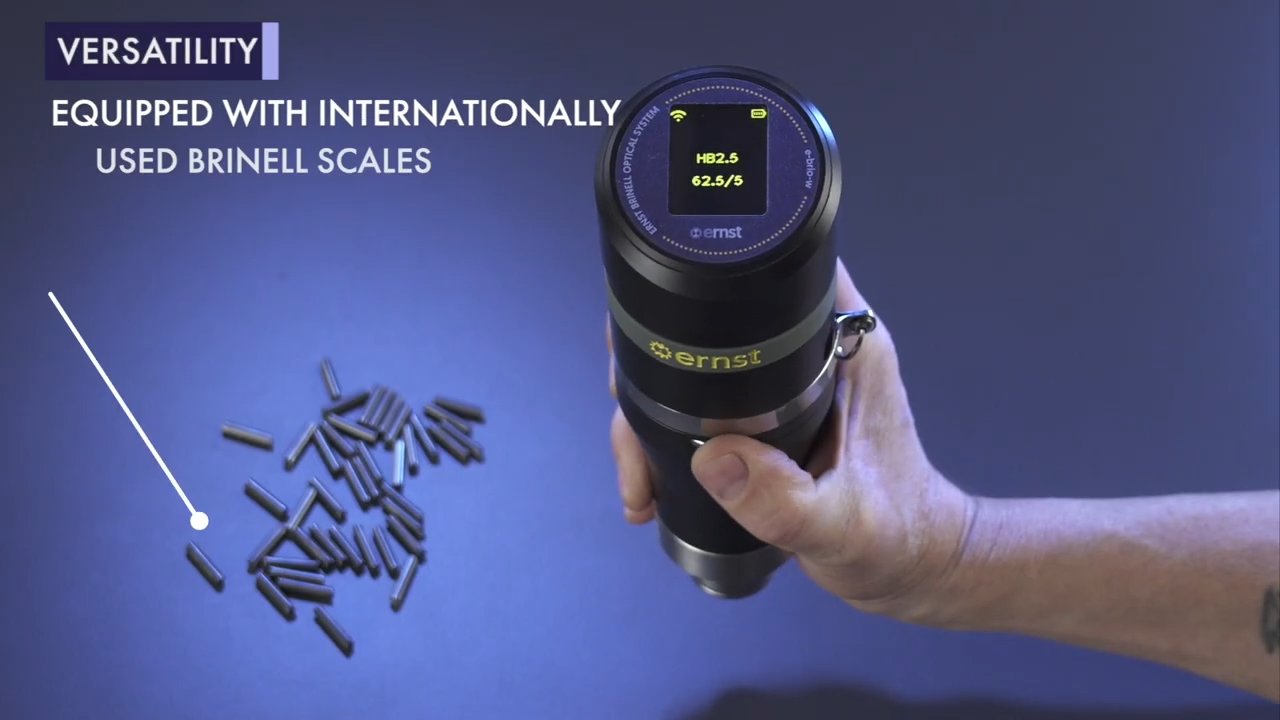

• Echelles HB30, HB10, HB5, HB2,5, chevilles étalonnées
• Résolution caméra : 752×480 pixels
• Résolution de lecture : 0.001 mm
• Gamme de diamètre d’empreintes : 2.5 à 5.0 mm
• Logiciel optionnel SW compatible avec : Windows.10 et Windows.11
• Dimensions : H = 170 mm – Ø = 66 mm
• Poids : 750 g

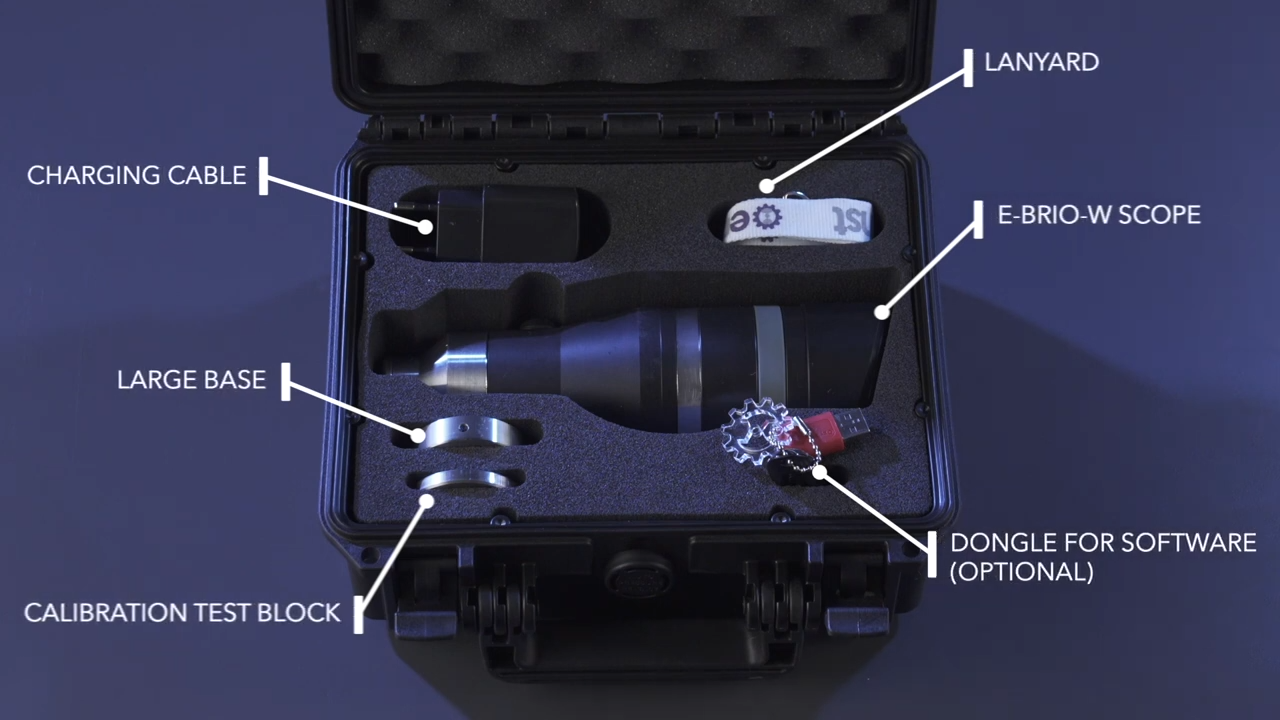

• Accessoires :
  • 1 Tête de lecture infrarouge EBrioWL
  • 1 Manuel d’utilisation en français
• Normes et certification : ASTM-E10 EN-ISO 6506
