Rugosimètre RTP80-V2 et unité de palpage TLX

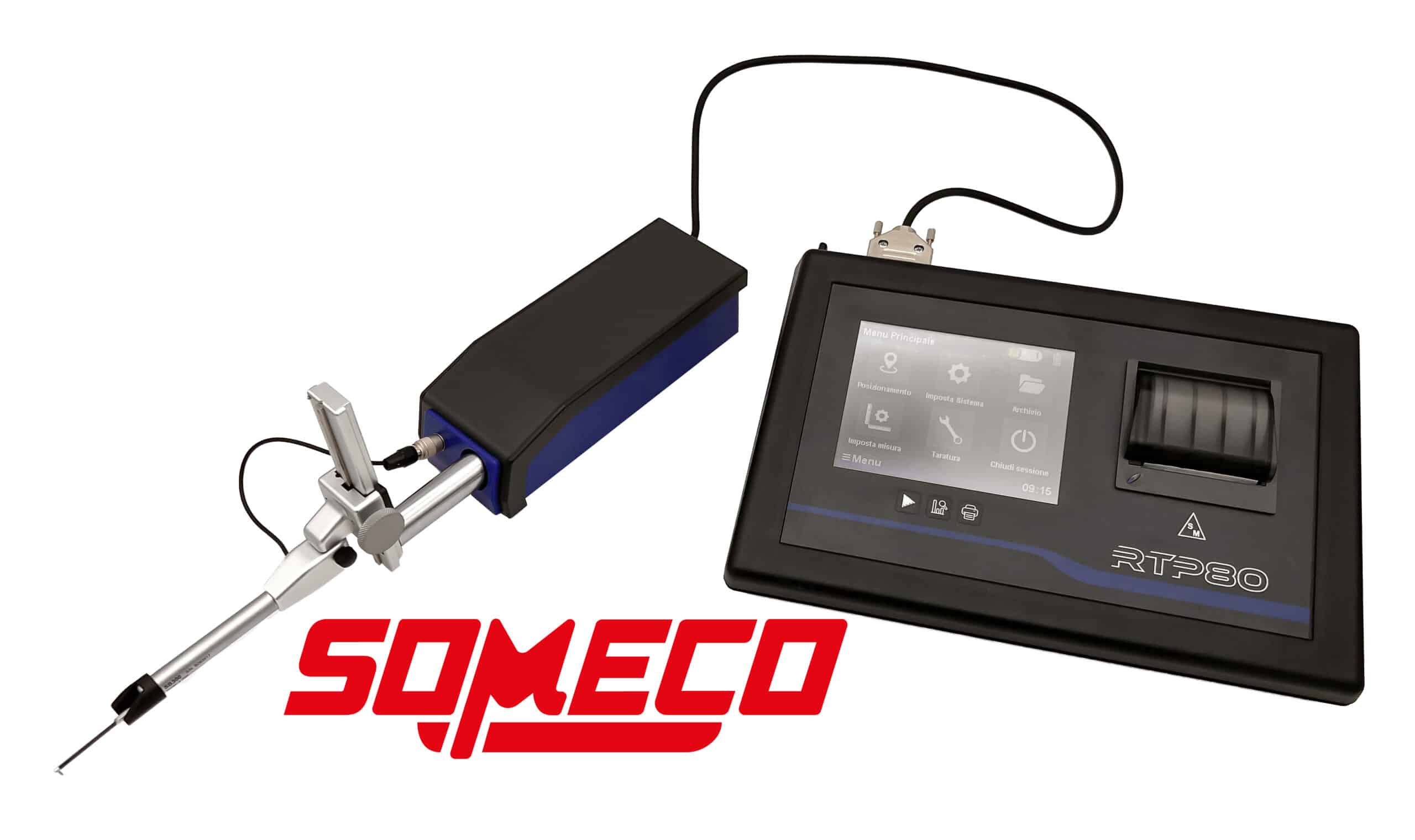

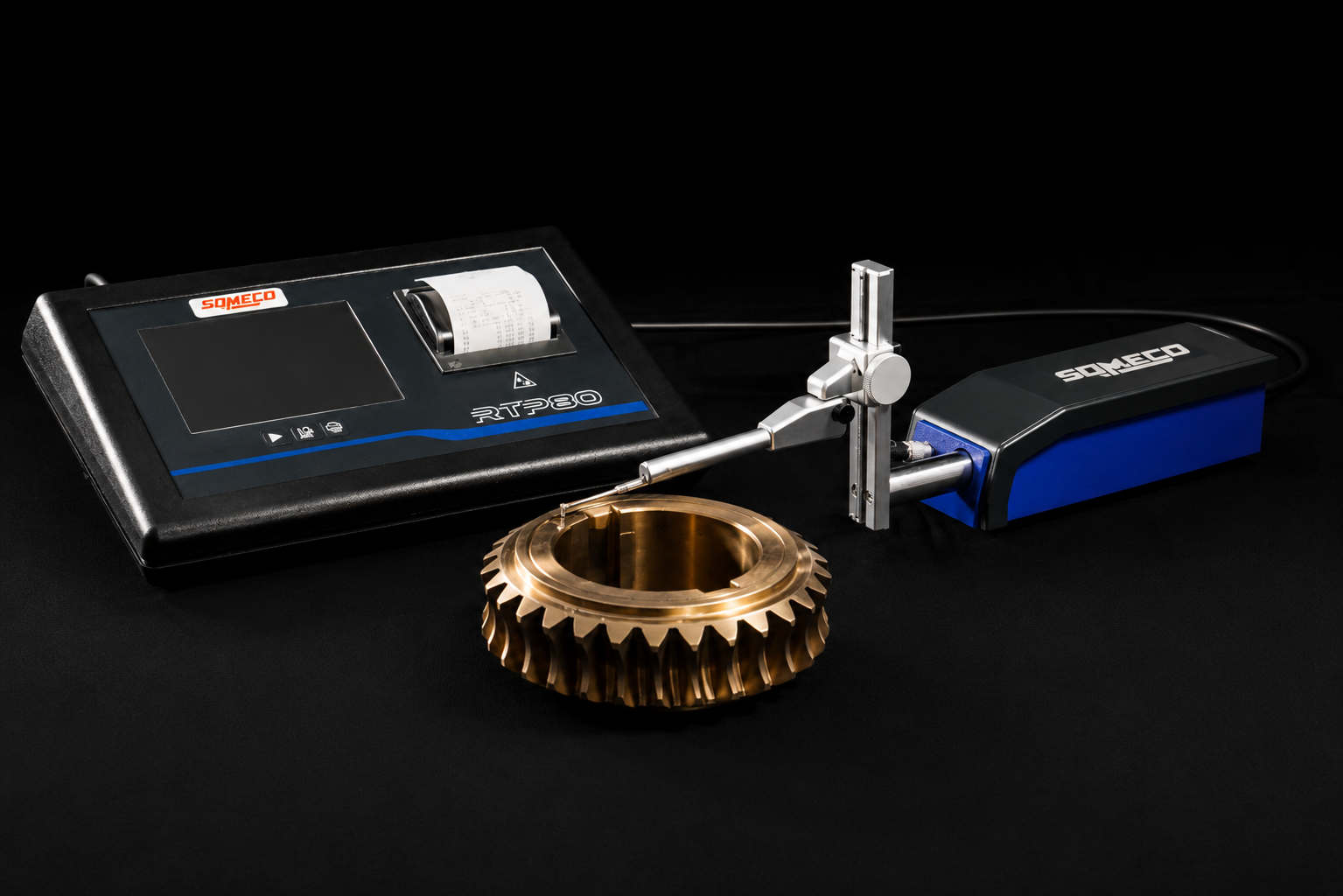

Rugosimètre portable RTP80-V2 et unité de palpage TLX avec palpeur 1-Y + étalon Ra2.97
L’association de l’unité de mesure RTP80-V2 à l’unité compact de palpage TLX, compose un rugosimètre avec les performances d’instrument de laboratoire, tout en restant léger et facilement transportable.
Une large gamme de palpeurs est disponible pour permettre le contrôle de tout type de pièces.
Il peut mesurer directement des valeurs de rugosité sur le lieu de production ou au niveau du service qualité.

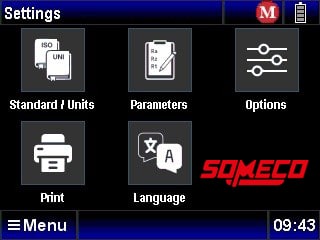

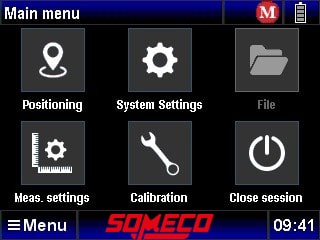

Grâce au grand écran LCD couleur de 5.7’’ à usage tactile avec membrane étanche, l’opérateur peut paramétrer le rugosimètre de façon intuitive.

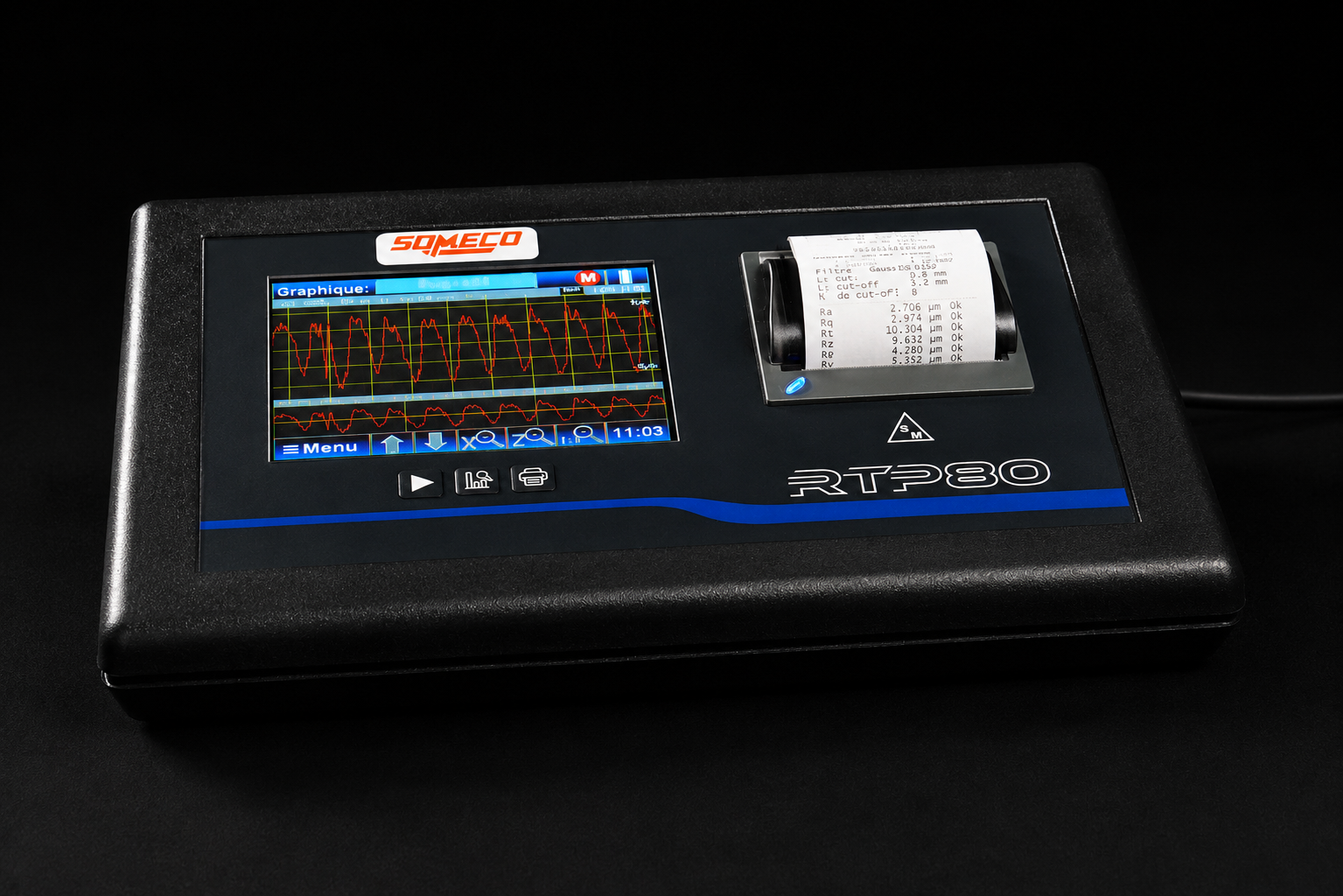

Les données ainsi que les graphiques sont affichés sur l’écran, il est ainsi très facile d’analyser les résultats.

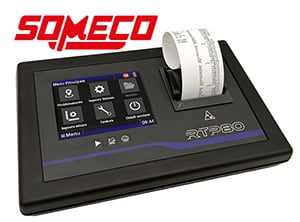

Il est également possible d’éditer les valeurs de rugosité et les graphiques avec l’imprimante intégrée.
Une large gamme de palpeurs est disponible pour permettre le contrôle de tout type de pièces.
Il peut mesurer directement des valeurs de rugosité sur le lieu de production ou au niveau du service qualité.
Grâce au grand écran LCD couleur de 5.7’’ à usage tactile avec membrane étanche, l’opérateur peut paramétrer le rugosimètre de façon intuitive.
Les données ainsi que les graphiques sont affichés sur l’écran, il est ainsi très facile d’analyser les résultats.
Il est également possible d’éditer les valeurs de rugosité et les graphiques avec l’imprimante intégrée.
Caractéristiques techniques rugosimètre portable RTP80-V2 / TLX :
- Plage de mesure, ±500 μm de l’unité de palpage TLX
- Palpeur magnétique modèle 1-Y livré en standard, autres modèles pour répondre à toutes les applications
- Résolution : 0.001 µm (1 nm).
- Précision : 1° en accord avec norme ISO/DIN.
- Longueurs de CUT-OFF : 0,08-0,25-0,8-2,5-8 mm.
- Nombre de CUT-OFF disponibles : 1 à 19 paramétrables.
- Graphiques représentés : Rugosité, ondulation, ondulation dominante, primaire, totale, courbe de portance et distribution des ordonnée.
- Course de mesure : jusqu’à 50 mm.
- Vitesse de retour : 2 mm/sec.
- Unité de mesure : mm/inch.
- Mémoire : jusqu’à 1000 mesures
- Imprimante intégrée
- Support de palpeur orientable à 90° permettant la mesure de surfaces convexe ou concave
- Interface multilingues : FRANCAIS, anglais, italien, espagnol, portugais, allemand

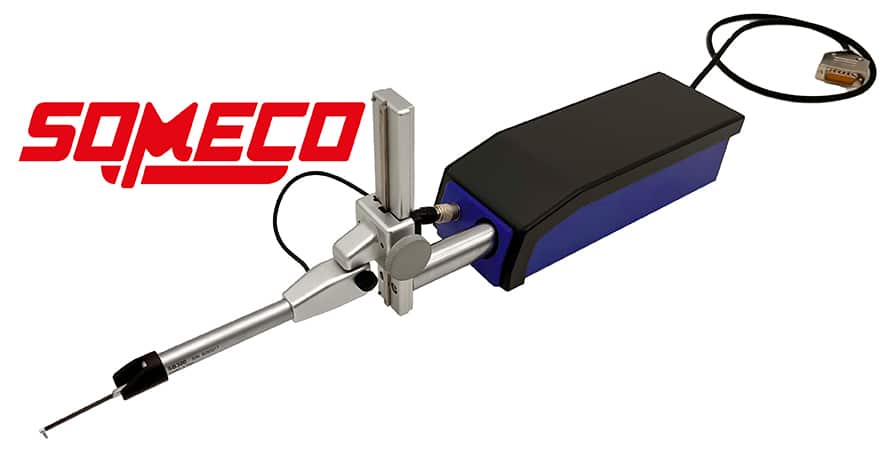

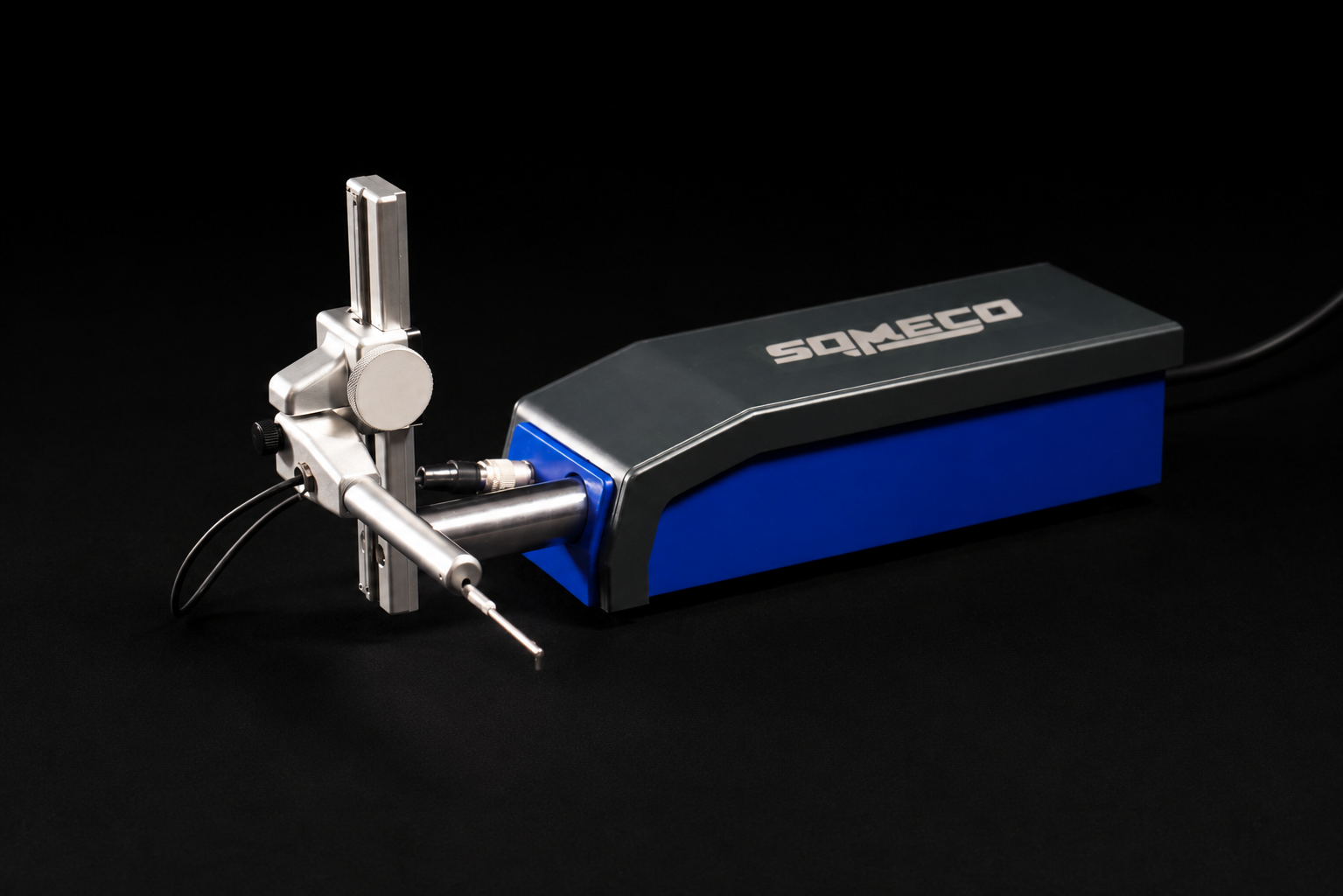

Transducteur de mesure professionnel doté d’une référence métrologique interne permettant de déterminer les paramètres de la forme d’onde W
Positionnement micrométrique sur l’échantillon à contrôler, avec une course de 110 mm, palpeur sans patin.
Normes de rugosité de l’unité de palpage de RTP80V2:
Ce rugosimètre haute performance répond aux normes ISO 4287 / ISO 21920 / ISO 12085
67 paramètres de rugosité inclus
- ISO: Ra, Rz, Rq, Rp, Rv, Rt, Rsk, Rku, Rsm, Rc, Rdq, Rda, Rpc, Rdc, Rcm, Rmr rel., Wa, Wz, Wq, Wp, Wv, Wt, Wsk, Wku, Wsm, Wc, Wdq, Wpc, Wdc, Pa, Pq, Pp, Pv, Pt, Psk, Pku, Psm, Pc, Pdq, Ppc, Pdc, Rk, Rpk, Rv, Rak1, Rak2, Rmrk1, Rmrk2
- JIS: Ra, Rq, Ry, RzJIS, tp, RSm, S
- ASME: Rp, Rpm, RPc, Rsk, tp
- MOTIF: Pt, R, AR, Rx, Ppc
