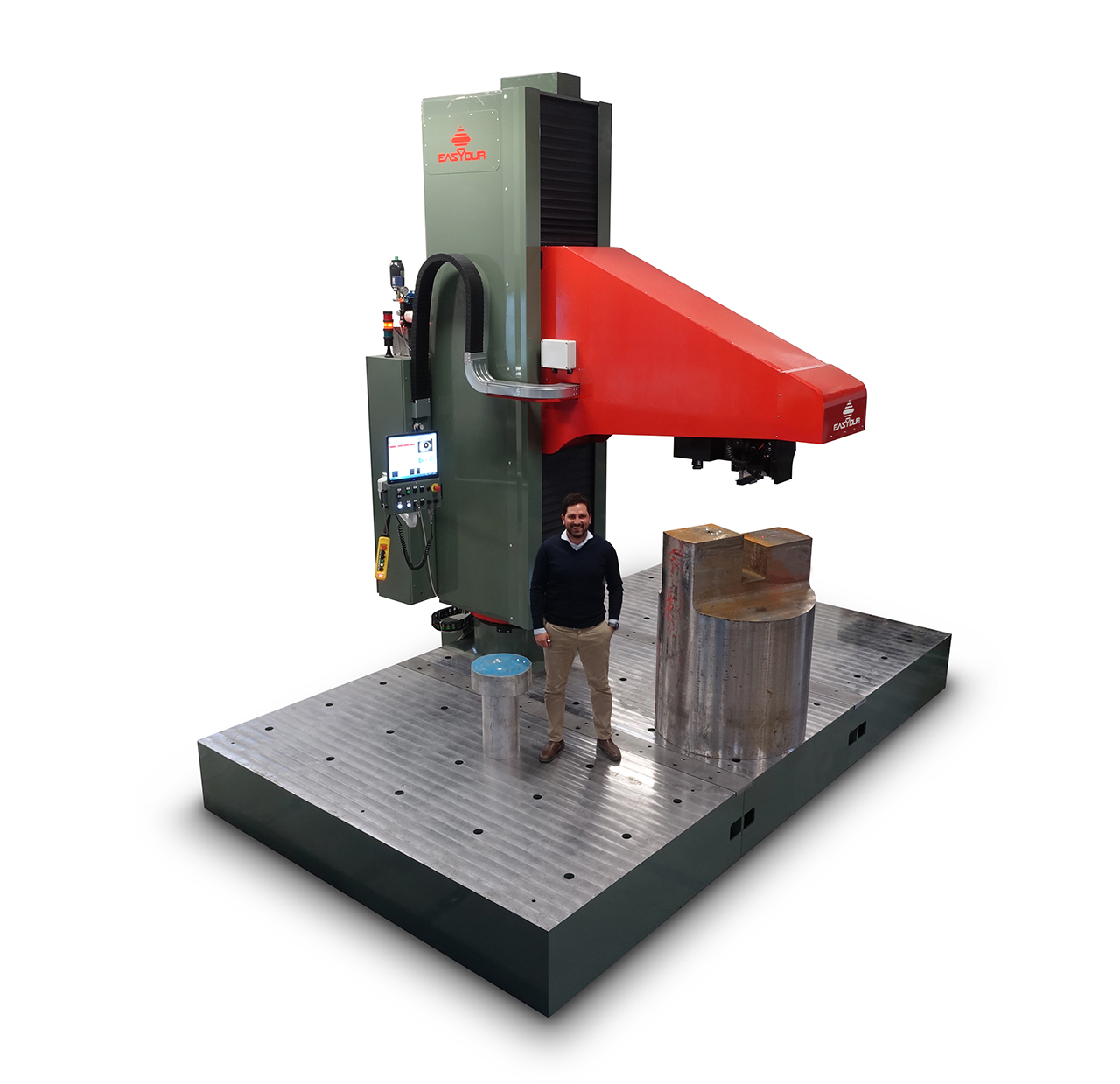

Duromètre BRINELL à colonne rotative EASYFLAG3000

Les duromètres à colonne rotative de la série EASYFLAG-3000 ont pour but de résoudre les difficultés liées aux perceuses radiales ne pouvant pas supporter plus de 3000 kg. Ils sont étudiés pour effectuer les tests selon les normes :

• EN ISO 6506 per Brinell
• ASTM E10

4 modèles sont proposé :

• EASYFLAG 3000
• EASYFLAG 3000 avec fraisage intégré
• MINI-EASYFLAG
• MINI-EASYFLAG avec fraisage intégré


Les billeuses EASYFLAG sont particulièrement adaptée pour les essais BRINELL 3 tonnes bille de 10, 10/3000, dans les environnements difficiles telles que les forges, les fonderies ou les acieries

Ce duromètre spécial est entièrement conçu et fabriqué par Easydur, car les structures de perçage radial ne sont pas adaptées pour supporter des charges de 3000 kg plus les forces de blocage de la pièce, ni pour supporter les vibrations induites par le fraisage.

La machine est en mesure d’effectuer des essais de dureté avec cycle entièrement automatique :

il suffit de choisir le point d’essai avec le pointeur laser, d’appuyer sur un bouton et la machine descend ensuite sur la pièce, la bloque, la fraise, exécute la dureté et la mesure automatiquement.

Le duromètre est constitué d’une solide structure en acier (et non pas fonte) soudé et fraisé. La colonne rotative décrit une rotation de 180 degrés max (différemment la machine tomberait au sol) et est soutenue par des roulements à rouleaux coniques préchargés.

La partie coulissante dans le sens de la hauteur est réalisée avec une vis à roulement à billes de 50 mm de diamètre et pas de 10 mm, un moteur brushless avec encodeur d’autofocus et des guides linéaires à roulement à billes avec 4 chariots de taille 25 (longueur).

La traverse inférieure est équipée de guides linéaires à roulement à billes pour déplacer la tête du duromètre dans n’importe quelle position ; le mouvement est motorisé et programmable.

Caméras

Le système spécial Easydur, vérifié et très précis, est constitué de :

• une caméra à 2 MPX
• une optique spéciale
• un système d’éclairage spécialement conçu pour obtenir des mesures valides y compris à faible dureté sans jamais devoir changer de type d’éclairage

Le duromètre Easydur dispose de la modalité autofocus, ce qui signifie que si la pièce s’est légèrement abaissée pendant le test, le logiciel déplace la machine vers le haut jusqu’à ce que le meilleur contraste de mise au point soit obtenu automatiquement.

La machine Easydur effectue également des essais selon ASTM E10 avec contrôle de l’ovalité des empreintes.

Logiciel

Le logiciel Easydur mesure automatiquement les essais avec une extrême précision et répétabilité y compris sur des surfaces fraisées.

Les essais sont également convertibles en unités HRC ou autres, ils sont sauvegardées dans une archive et peuvent être exportées à la fois sous forme numérique et sous forme d’image avec une photo de l’empreinte et de la dureté correspondante.

La machine fonctionnant avec l’ordinateur fourni par Easydur sous Windows 11 en version intégrale, Easydur peut sans aucun problème communiquer, transmettre et recevoir des données de votre réseau ; la machine est conçue à l’origine avec cette fonction et un ou plusieurs réseaux sont disponibles pour l’échange de données.

En outre, la machine est équipée d’une base de données pour pouvoir archiver et stocker un nombre infini d’ordres de travail qui peuvent être sélectionnés à chaque fois pour mettre les résultats en file d’attente.

Principaux atouts de la billeuse EASYFLAG 3000 :

• Il bénéficie d’une grande polyvalence due à la possibilité de rotation à 180° et elle peut même aller jusqu’à 360° avec l’ajout de palettes supplémentaires
• La tête de fraiser EASYDUR effectue l’ensemble de cycle d’essais, cela inclut l’indentation, le stockage des données, la reconnaissance de la dureté et le nettoyage de la surface. Cela offre des atouts au niveau de la fiabilité, de la productivité et de la qualité.
• Le temps moyen d’un cycle d’essais est d’une minute.
• L’EASYFLAG 3000 version automatique est entièrement automatique et dispose d’une surface d’essai de 5500×3250.

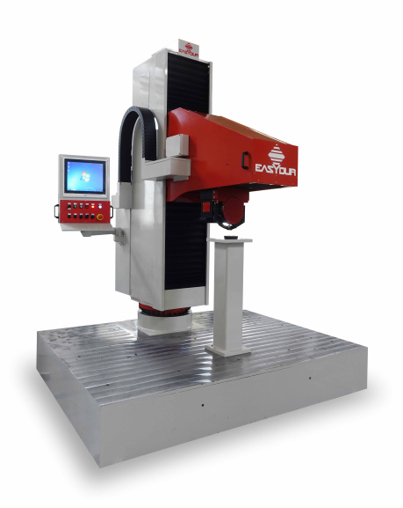

• Le MINI EASYFLAG est un duromètre à axe manuel et bénéficie d’une surface d’essai de 2650×2000

Caractéristiques principales :

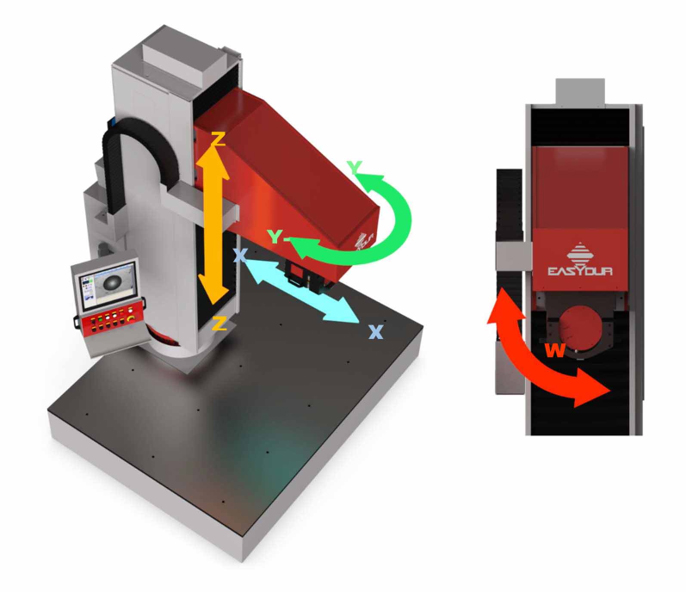

• colonne rotative et tous les axes motorisés.
  * Axe Z montée/baisse
  * Axe Y rotation tête/déport
  * Axe X mouvement avant/arrière de la tête de mesure.
• Possibilité de fraisage de pièces : jusqu’à 550 HB30 (55 HRC)
• Profondeur de fraisage : réglable entre 0 et 5 mm (Ra de 2,5 à 3,2)
• Charges d’essai possibles : 750 – 1000 – 3000 Kg
• Bille : Ø 5 mm et Ø 10 mm
• Essais : toutes les échelles entre Brinell 5/750 et Brinell 10/3000 (HRC possible en option)
• Résolution : 100 000 échelons
• Caméra : 5 mégapixels
• Profondeur de fraisage : réglable de 0 à 5 mm
