Projecteur de profil vertical

Le projecteur de profil vertical est un appareil de mesure optique. Il mesure les dimensions des pièces sans contact. Son écran affiche une image agrandie de la pièce. L’opérateur peut ainsi observer son contour et réaliser des mesures en deux dimensions (2D). Cet appareil convient notamment aux pièces plates, aux pièces usinées et aux pièces en plastique injecté.

En production comme au service qualité, le projecteur de profil vertical facilite le contrôle des pièces mécaniques. SOMECO propose une gamme de projecteurs de profils verticaux. Elle comprend plusieurs modèles avec différentes tailles d’écran, différents objectifs et plusieurs solutions de lecture et de mesure.

Qu’est-ce qu’un projecteur de profil vertical ?

Un projecteur de profil vertical est un appareil de mesure optique. Il contrôle les dimensions et les contours d’une pièce sans contact. Pour cela, il projette une image agrandie sur un écran. L’opérateur peut alors observer le profil et réaliser des mesures dimensionnelles.

Il existe deux grandes configurations de projecteurs de profils : les modèles verticaux et les modèles horizontaux. Le modèle vertical convient principalement au contrôle des pièces plates ou usinées. Le choix entre les deux configurations dépend de la forme de la pièce et de son positionnement pendant le contrôle.

La mesure sans contact présente un avantage pour les pièces fragiles ou difficiles à manipuler. Le projecteur de profil vertical convient notamment aux composants mécaniques et aux pièces issues de l’injection plastique.

Comment fonctionne un projecteur de profil vertical ?

Le projecteur de profil vertical utilise un système optique pour agrandir l’image de la pièce. Il la projette ensuite sur un écran. L’opérateur observe ainsi les contours et réalise différentes mesures sans toucher directement la pièce.

L’objectif installé sur l’appareil détermine le grossissement. Selon la configuration, plusieurs grossissements permettent d’adapter l’observation à la taille de la pièce et aux détails recherchés.

Les projecteurs de profils utilisent principalement deux types d’éclairage complémentaires :

• L’éclairage diascopique : la lumière traverse la pièce par-dessous et projette son contour sous forme de profil. Cet éclairage permet d’observer les formes extérieures, les contours et les dimensions générales.
• L’éclairage épiscopique : la lumière éclaire la pièce par le dessus. Il facilite l’observation des surfaces et de certains éléments comme les trous borgnes, les rainures ou les chanfreins.

Ces deux éclairages s’adaptent à la géométrie de la pièce et au type de contrôle souhaité.

Après la projection de l’image, l’opérateur utilise le système de lecture ou le dispositif de mesure associé. Selon l’équipement, il peut relever des distances, des angles, des diamètres et différentes caractéristiques géométriques.

Comment choisir un projecteur de profil vertical ?

Le choix d’un projecteur de profil vertical dépend principalement des dimensions des pièces à contrôler, du niveau de détail recherché et des mesures à réaliser. Plusieurs critères techniques doivent être pris en compte pour sélectionner une configuration adaptée à son application.

La taille de l’écran

Le diamètre de l’écran détermine la surface disponible pour observer l’image agrandie. Il faut donc tenir compte des dimensions des pièces et de leur profil projeté pour choisir un appareil adapté.

Le grossissement des objectifs

Les objectifs déterminent le niveau d’agrandissement de l’image. Un grossissement adapté facilite l’observation des détails et des caractéristiques géométriques de la pièce. Le choix dépend notamment de la taille de la pièce et des éléments à mesurer.

Les systèmes d’éclairage

L’éclairage diascopique permet d’observer le profil de la pièce, tandis que l’éclairage épiscopique facilite l’examen de ses surfaces. La possibilité de régler leur intensité permet d’adapter les conditions d’observation aux différentes applications.

Le système de mesure

Le projecteur peut être associé à différents dispositifs de lecture et de mesure. Selon les besoins, un afficheur évolué, un calculateur géométrique ou un logiciel de mesure 2D peut faciliter les contrôles et l’exploitation des résultats.

Les accessoires et le positionnement des pièces

Certains accessoires permettent de maintenir, d’orienter ou de positionner les pièces pendant les mesures. Une table rotative graduée, un système entre pointes ou un vé avec étrier peuvent notamment faciliter le contrôle de certaines géométries.

Avant de choisir un projecteur de profil vertical, il est donc important de définir les dimensions des pièces, les caractéristiques à contrôler, les grossissements nécessaires et les fonctionnalités de mesure attendues.

Quelles sont les applications industrielles d’un projecteur de profil vertical ?

Le projecteur de profil vertical est utilisé dans différents environnements industriels pour réaliser des contrôles dimensionnels et vérifier la conformité des pièces.

Il trouve notamment sa place dans les opérations de contrôle qualité et de métrologie en production. Sa simplicité d’utilisation et sa conception robuste permettent de l’intégrer dans un atelier de fabrication comme dans un service qualité.

Ses principales applications concernent notamment :

• Le contrôle dimensionnel de pièces mécaniques.
• La vérification des profils après usinage.
• Le contrôle de pièces réalisées par fraisage.
• L’inspection de composants issus de l’injection plastique.
• La vérification des contours et des formes géométriques.
• Le contrôle de pièces utilisées dans l’industrie automobile, aéronautique et mécanique.

Le projecteur de profil vertical permet ainsi de réaliser des contrôles sans contact et de faciliter les opérations de vérification dimensionnelle sur différents types de composants.

Quels projecteurs de profils verticaux propose SOMECO ?

SOMECO propose des projecteurs de profils verticaux de la gamme destinés au contrôle dimensionnel de pièces mécaniques. Les différents modèles permettent de répondre à des besoins variés en matière de surface de travail, de grossissement et de configuration de mesure.

La gamme comprend notamment trois modèles :

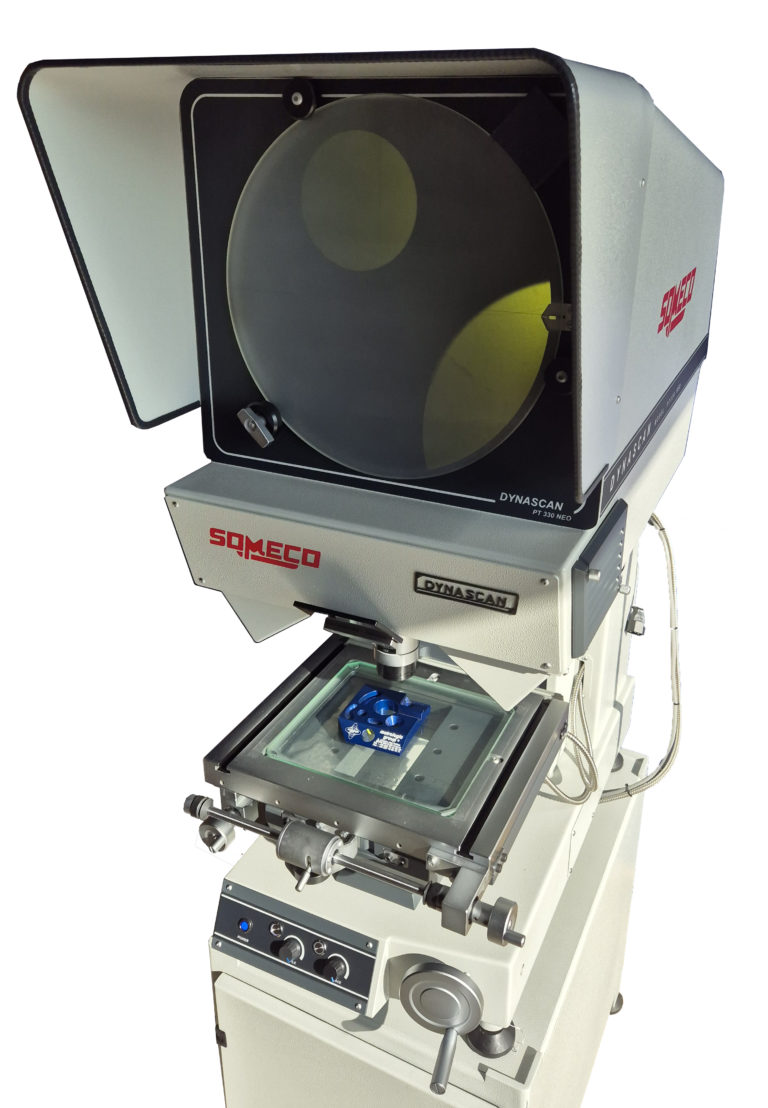

• PT350-NEO : ce projecteur de profil vertical possède un écran de 350 mm. Il convient au contrôle dimensionnel de pièces mécaniques. Une tourelle indexée équipe ce modèle. Il peut recevoir différents objectifs et systèmes de mesure.
• PT450-NEO : avec son écran de 450 mm, ce modèle dispose également d’une tourelle indexée. Ses éclairages diascopique et épiscopique permettent d’adapter l’observation aux pièces contrôlées.

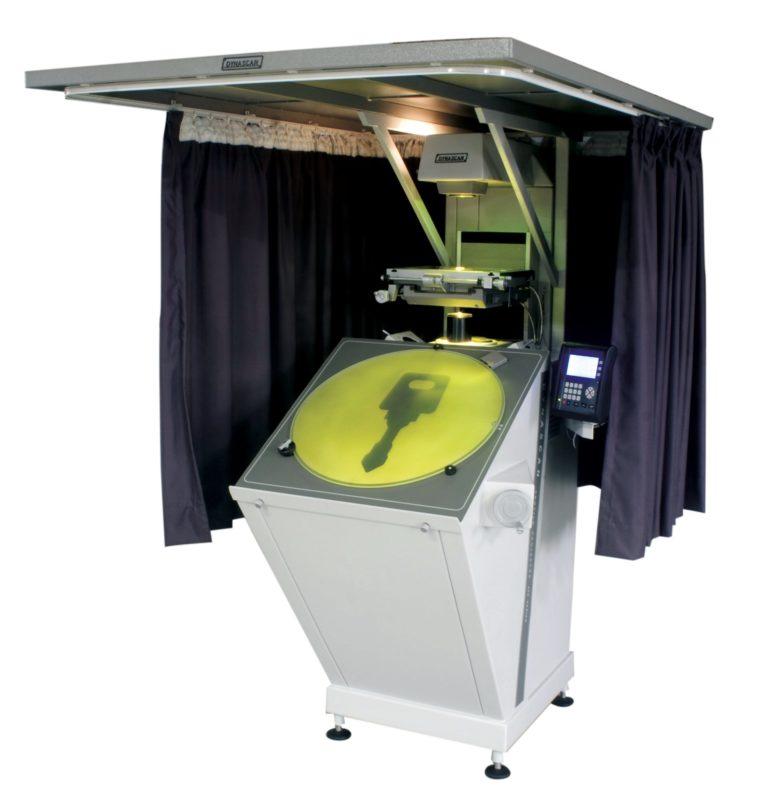

• PV600-EM : ce projecteur vertical dispose d’un écran rotatif de 600 mm. Sa surface de projection convient aux applications qui nécessitent un écran plus grand.

Les projecteurs peuvent être équipés de différents objectifs et systèmes de mesure selon les modèles et les configurations retenues.

Quels systèmes de mesure peut-on utiliser avec un projecteur de profil vertical ?

Trois solutions sont notamment proposées : l’afficheur évolué 3 axes XYZ EL250, le calculateur géométrique 2D EL530 et le logiciel de mesure 2D M2 MetLogix.

L’afficheur évolué 3 axes XYZ EL250

L’EL250 est un afficheur évolué 3 axes XYZ destiné aux projecteurs de profils. Il affiche les valeurs de mesure et suit les déplacements sur les trois axes. Grâce à ses fonctions, l’opérateur peut lire plus facilement les mesures réalisées sur les pièces.

Cet afficheur propose aussi des fonctions géométriques. Il permet notamment de mesurer des points, des droites, des cercles, des distances et des angles.

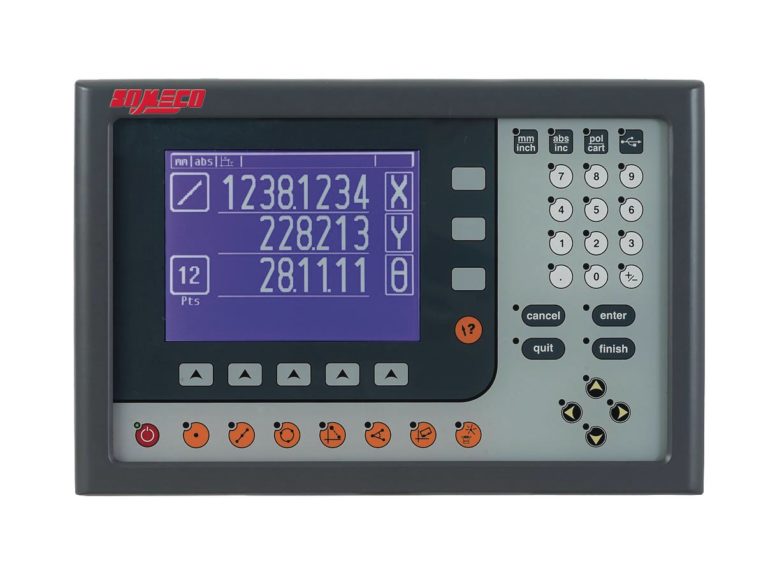

Le calculateur géométrique 2D EL530

L’EL530 est un calculateur géométrique 2D destiné aux mesures sur projecteur de profil. Il permet de mesurer des points, des droites, des cercles, des rayons, des angles et des distances.

Avec ses fonctions de construction géométrique, l’opérateur peut créer de nouveaux éléments à partir des mesures. Il peut notamment calculer des distances entre éléments, construire des droites perpendiculaires ou définir des médianes. Les résultats restent ensuite disponibles pour faciliter les contrôles dimensionnels.

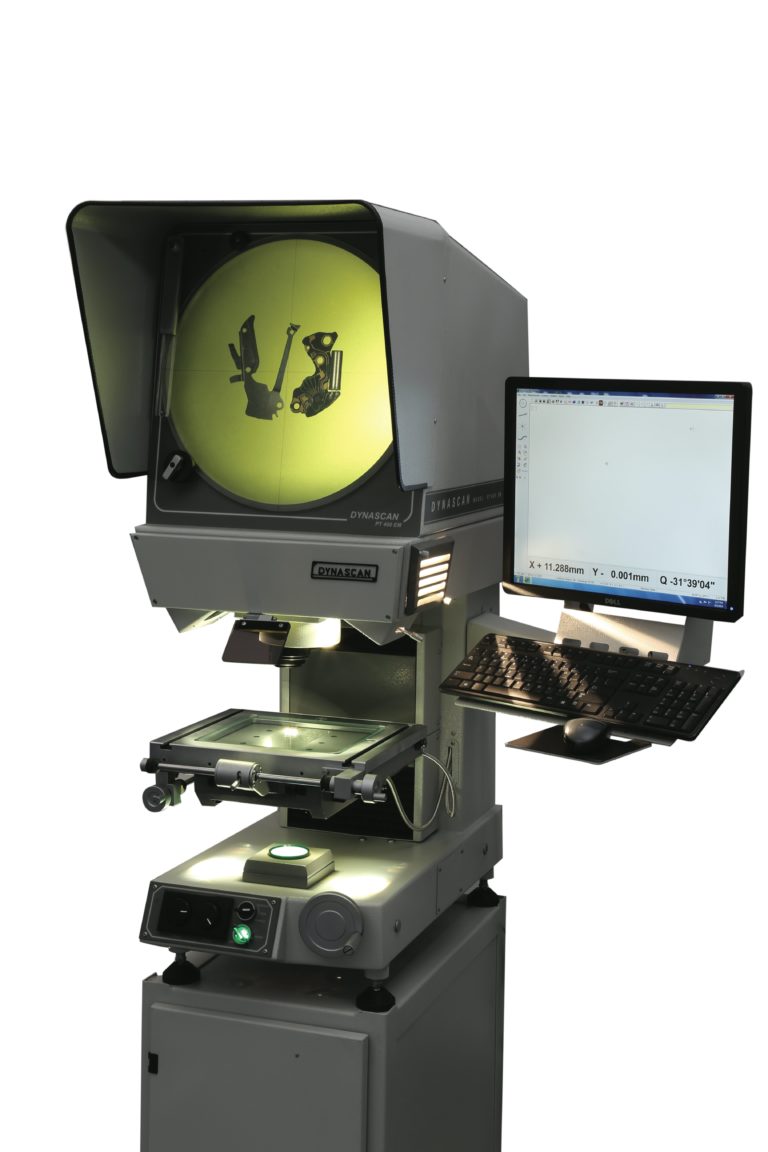

Le logiciel de mesure 2D M2 MetLogix

Le M2 MetLogix est un logiciel de mesure 2D conçu pour les projecteurs de profils SOMECO, verticaux comme horizontaux. À partir de l’image projetée, il réalise des mesures dimensionnelles. Il permet également de gérer les tolérances et de générer des rapports de contrôle.

Ce logiciel facilite l’exploitation des résultats, leur suivi et les opérations de contrôle qualité.

Quels accessoires utiliser avec un projecteur de profil vertical ?

Certains accessoires permettent d’améliorer le positionnement des pièces et de faciliter les opérations de mesure sur un projecteur de profil vertical.

Selon la configuration et le modèle utilisé, plusieurs équipements peuvent être proposés :

• La table rotative graduée : elle permet d’orienter la pièce et de faciliter les contrôles nécessitant une rotation.
• Le système entre pointes : il permet de maintenir des pièces cylindriques pendant les opérations de mesure.
• Le vé avec étrier : il facilite le maintien et le positionnement de pièces cylindriques sur la table du projecteur.
• Le meuble support : il constitue un support adapté à certains modèles de projecteurs de profils verticaux.

Le choix des accessoires dépend de la géométrie des pièces à contrôler et de la configuration du projecteur.

SOMECO propose également des accessoires et des équipements complémentaires pour adapter les projecteurs de profils aux différentes applications de métrologie.

Pourquoi choisir SOMECO pour votre projecteur de profil vertical ?

SOMECO accompagne les professionnels dans leurs besoins en métrologie et en contrôle dimensionnel.

Les projecteurs de profils SOMECO se distinguent notamment par leur construction robuste, leurs systèmes d’éclairage, leurs tourelles indexées et leurs tables de mesure à mouvements croisés.

Au-delà de la fourniture des équipements, SOMECO dispose également d’un service technique capable de réaliser l’étalonnage de projecteurs de profils, quelle que soit leur marque ou leur modèle.

Cet accompagnement permet aux entreprises de bénéficier de solutions adaptées à leurs applications de contrôle dimensionnel et de métrologie industrielle.

Pour identifier le projecteur de profil vertical correspondant à vos besoins, les équipes SOMECO peuvent vous accompagner dans le choix du modèle, des objectifs, des accessoires et du système de mesure.
