Référence : ND

Choisissez votre modèle :

InspecVista 1510 - Cap. XYZ 150x100x100mm
InspecVista 2015 - Cap. XYZ 200x150x150mm
InspecVista 3020 - Cap. XYZ 300x200x200mm
InspecVista 4030 - Cap. XYZ 400x300x300mm

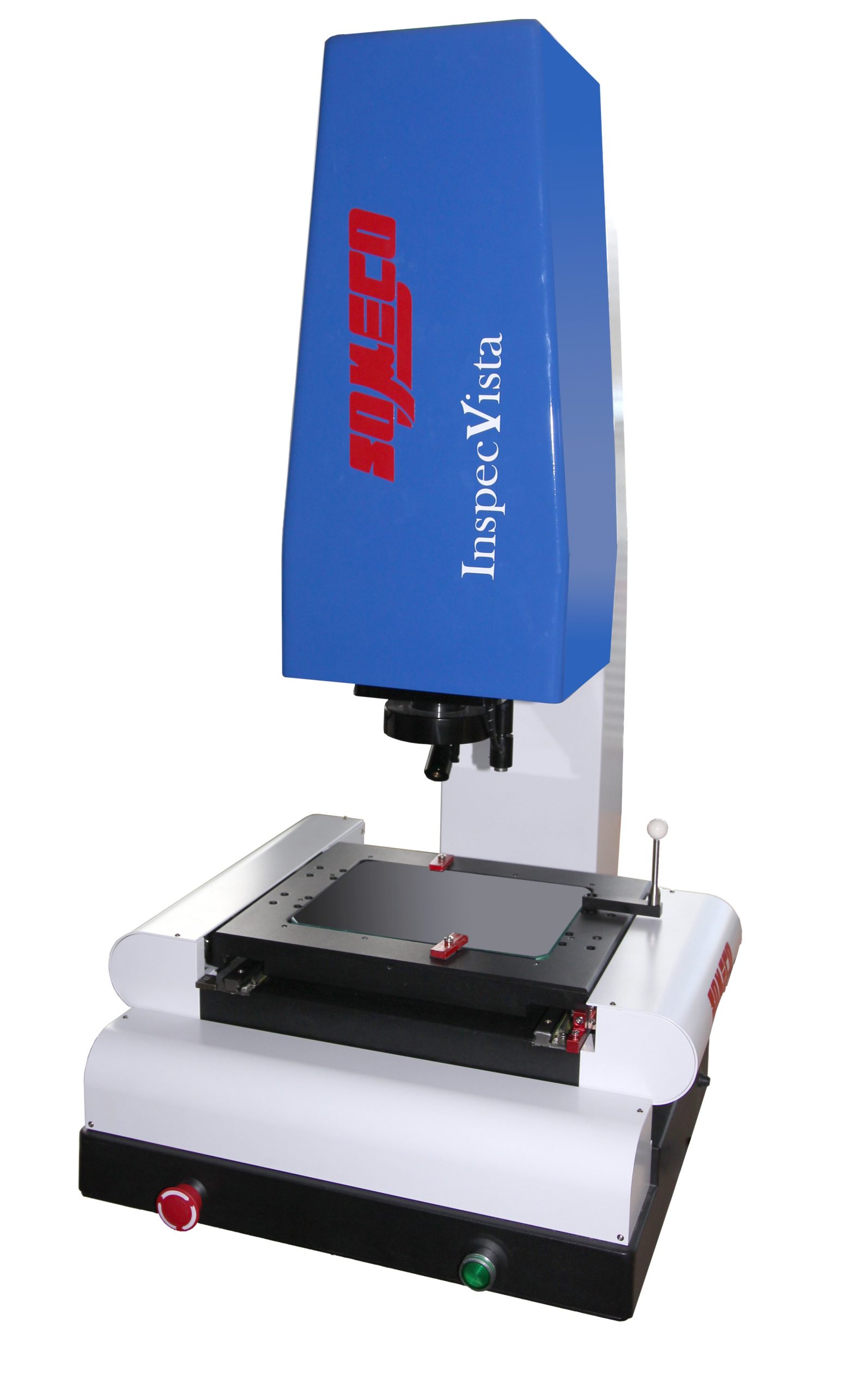

Machine vidéo 2D – InspecVista

InspecVISTA est une machine vidéo 2D de mesure de coordonnées 2 axes de mesure X et Y avec un axe Z digitalisé, et avec la possibilité d’inclure un système de palpage pour de la MMT 3D CONTACT. Elle est Fruit de la collaborat on entre ELECTRONICA & SOMECO, cette 3ème génération a encore augmenté ses performances Robuste, elle peut être utilisée en production ou au contrôle. Ce système de mesure par analyse d’images est une machine de vision 2D permettant de contrôler des pièces de fraisage, tournage, injection plastique ou toutes autres éléments qui devrait-être vérifié sans contact. Ses principaux avantages techniques sont

  • Menu contextuel pour chaque fonction de mesure
  • Palettisation en standard pour mesurer plusieurs pièces en même temps
  • Rapports entièrement personnalisables: possibilité d’extraire les données sous différentes formes, et de faire des capabilités avec le module SPC inclus dans le logiciel à l’aide d’une seule touche

Principales caractéristiques

  • Mesure par analyse d’image
  • Axe Z digitalisé
  • Possibilité d’ajouter un palpeur Renishaw pour passer sur un système 3D CONTACT
  • Caméra CCD 1/3 ‘’ haute résolution
  • Grossissement de 30x à 190x (plus sur demande)
  • Zoom manuel ou motorisé piloté par le logiciel
  • Pointeur laser pour faciliter le positionnement
  • Autofocus
  • Déplacements manuels ou entièrement motorisés selon version
  • Eclairage par diascopie (par le dessous)
  • Eclairage par épiscopie (par 48 LED annulaires)
  • Possibilité d’avoir un éclairage coaxial
  • Résolution des axes 0.5 μm (0.1μm en option)

Description vidéo
