Référence : ND

Choisissez votre modèle :

Optima H 450 - Colonne de mesure 1D manuelle Plage de mesure 450mm - Plage avec extension 750mm
Optima H 700 - Colonne de mesure 1D manuelle - Plage de mesure 600mm - Plage avec extension 900mm
Optima H 1000 - Colonne de mesure 1D manuelle - Plage de mesure 1000mm - Plage avec extension 1300mm

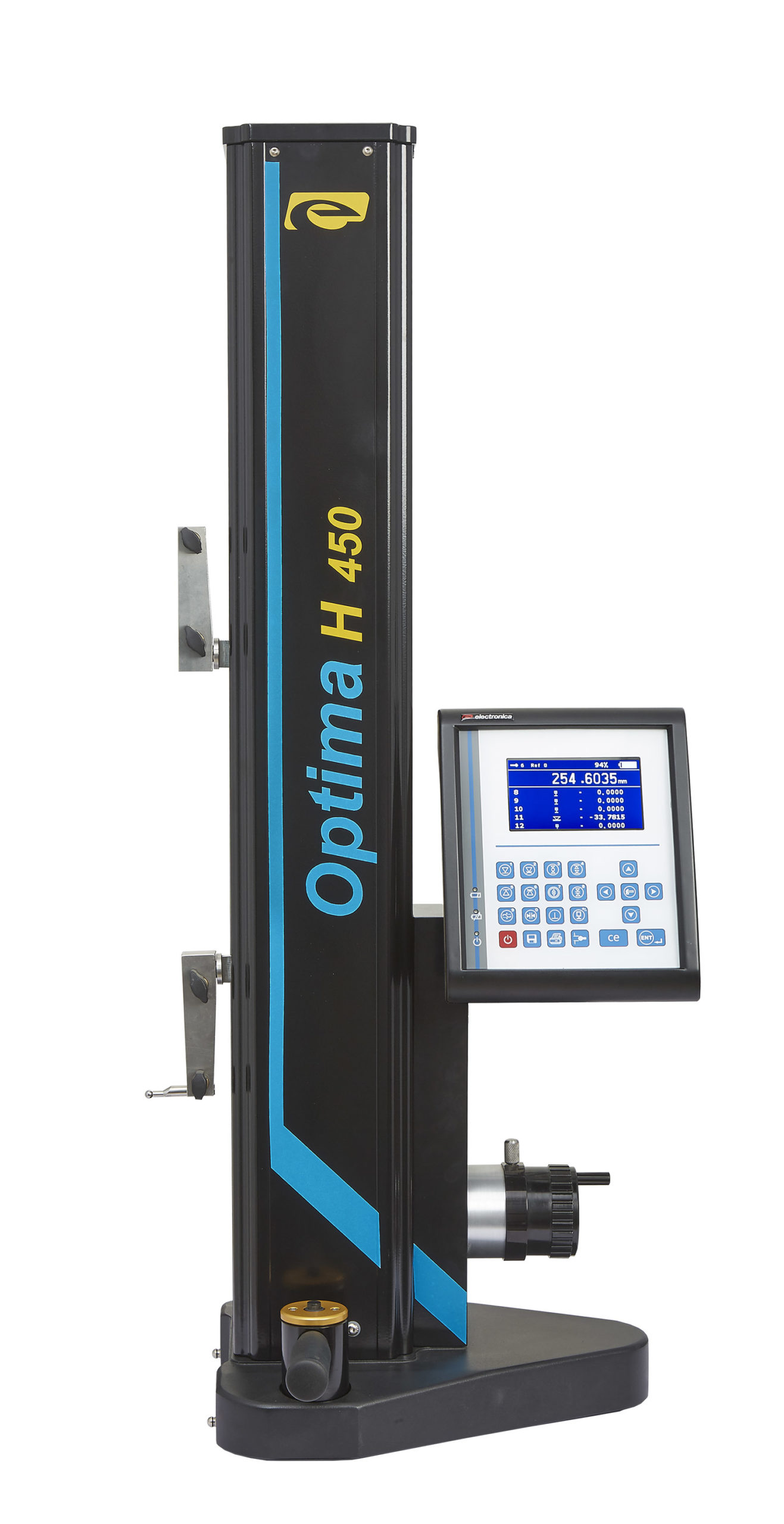

Colonne de mesure 1D manuelle Optima H

La colonne de mesure OptimaH est une colonne à déplacement 100% manuelle. Elle permet de faire des mesures verticalement dans une dimension. Simple, intuitive et fiable, elle est parfaitement adaptée pour travailler à l’atelier comme au service qualité. Comme le reste de la gamme, sont développement est le fruit du travail entre SOMECO et ELECTRONICA.

Descriptif :

  • Palpage manuel
  • Utilisation simple et intuitive, sélection des fonctions principales par icônes
  • Déplacement sur coussin d’air facilitant le mouvement (compresseur intégré)
  • Références multiples
  • Mise à zéro possible à tout moment
  • Compensation de température intégrée
  • Sorties de données USB et RS232 pour exportation des résultats

Cycles de mesures :

  • Mesure hauteur (dessus/dessous)
  • Diamètre (alésage/arbre)
  • Mesure de gorge, rainure et tenon
  • Mesure de perpendicularité
  • Mesure de « parallélisme »
  • Référence multiple
  • Mesure 1D
  • Conversion mm/pouce
  • Interface en français (Multi-langues)
           Modèles

Optima H 450

Optima H 700

Optima H 1000

Plage de mesure

450 mm

700 mm

1000 mm

Code

33 13 10210

33 13 10220

33 13 10230

Plage avec extension

830 mm

1100 mm

11380 mm

Résolution

0,010-0,005-0,001-0,0005 mm

Répétabilité

Surface plane ≤ 0,0015 mm

Surface cylindrique ≤ 0,0030 mm

Vitesse maxi de déplacement

Jusqu’à 600 mm/sec

Force de mesure

1,2 N ± 0,2

Incertitude de mesure*

2,5 + L / 250 µm (L=longueur en mm)

Perpendicularité**

6,5 µm

10 µm

15 µm

Déplacement colonne

Sur coussin d’air (compresseur intégré)

Autonomie sur accu Li ION

16 Heures

Température d’utilisation

10°C à 40°C

Poids

22 kg

27 kg

28 kg

Palpeur standard

Bille carbure  Ø  6 × 48 mm
