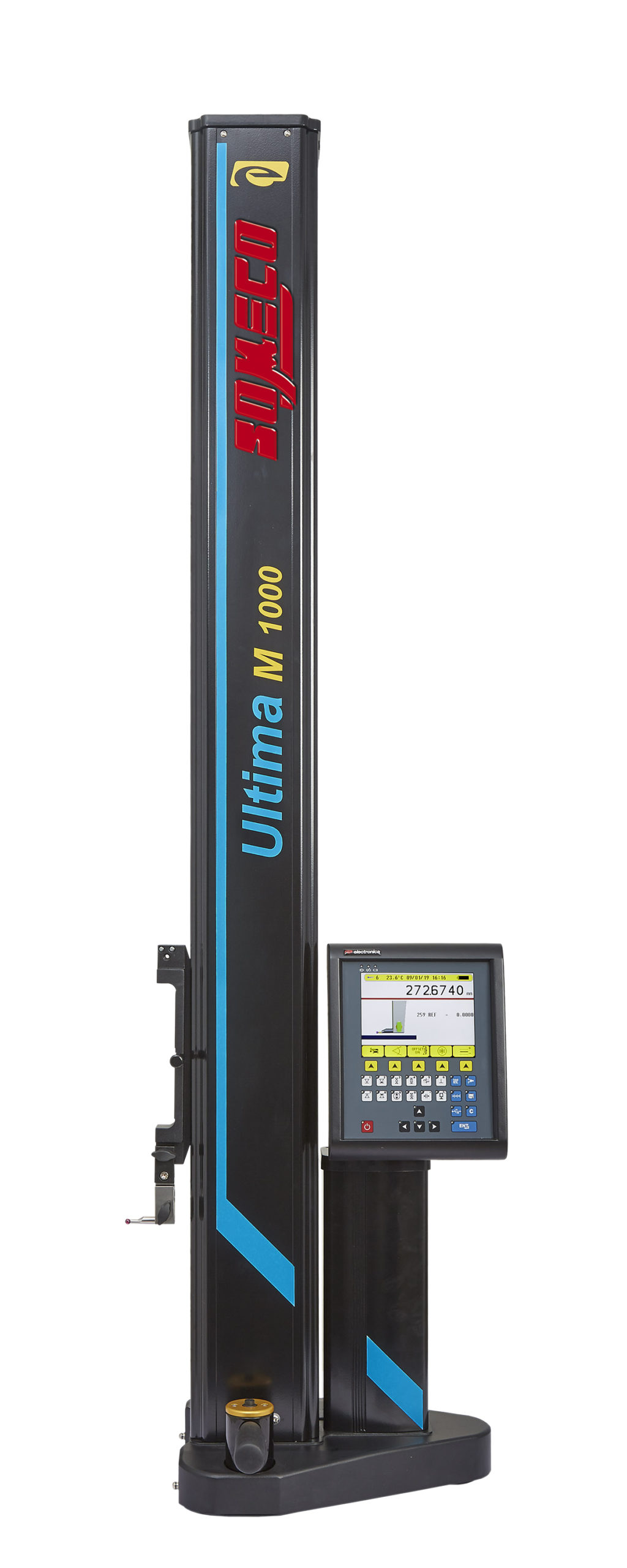

Colonne de mesure 1D/2D motorisée Ultima-M
Promotion !
La colonne de mesure Ultima-M est une colonne de mesure permettant de faire des mesures en mode 1D et en mode 2D.
Le palpage est motorisé pour plus de précision et une meilleur reproductibilité de la mesure, le déplacement de la colonne est facilité par le coussin d’air intégré au patin.
Bien que très performante, elle se démarque par sa facilité d’utilisation grâce à ces fonctions accessibles par icones. Les modèles de la gamme Utima-M effectuent des mesures verticalement dans 1 dimension ou en 2 dimensions par retournement de la pièce à mesurer. Sa robustesse lui permet d’être utilisée en production comme en contrôle.

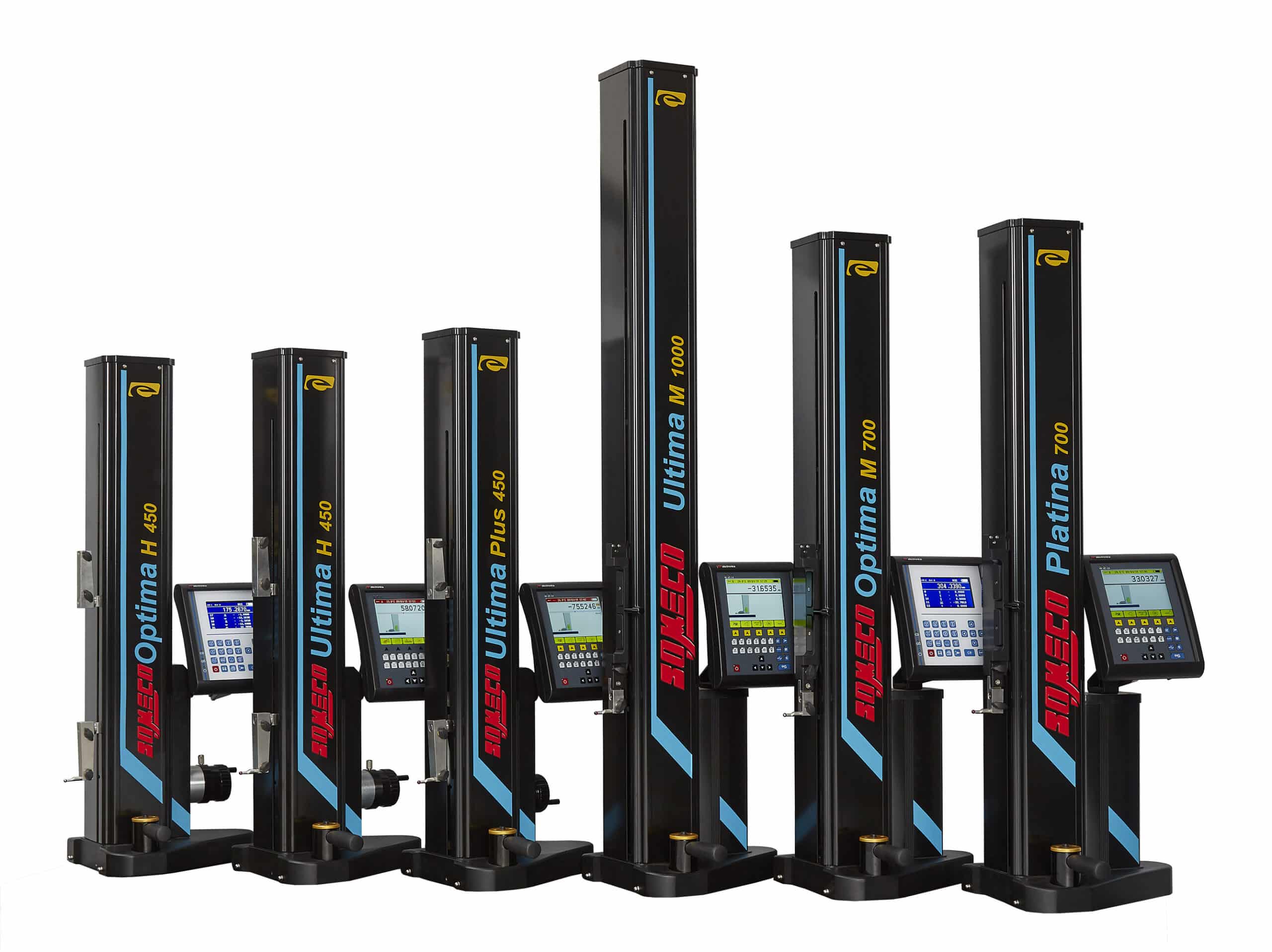

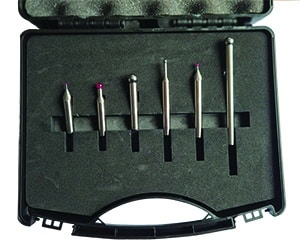

Depuis plus de 25 ans, SOMECO et ELECTRONICA collabore au développement et à l’amélioration de la gamme de colonne de mesure. Une large gamme de palpeurs est proposée, à l’unité ou en coffret.
Caractéristiques techniques colonne ULTIMA-M:
- Palpage motorisé
- Déplacement sur coussin d’air facilitant le mouvement (compresseur intégré)
- Mise à zéro possible à tout moment
- Compensation de température paramétrable en fonction de la matière de la pièce mesurée
- Sorties de données USB pour exportation des résultats
- Références multiples
- Traitement statistique SPC, exécution simple des processus statistiques
- Interface en Français (Multi-langue)
- Alimentation par ACCU, il est possible de travailler durant la charge
Cycles de mesures colonne ULTIMA M :

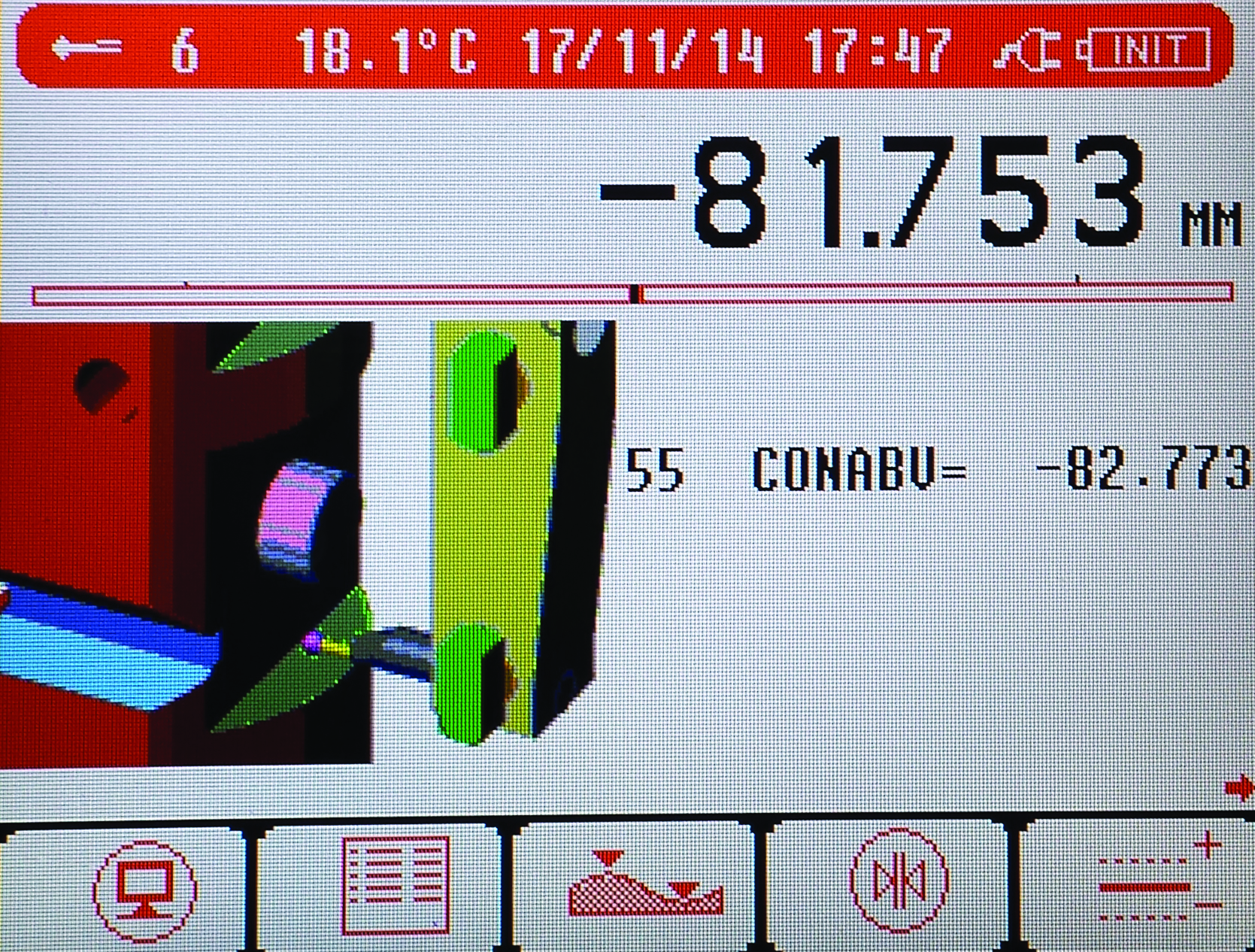

- Mesure hauteur (dessus/dessous)

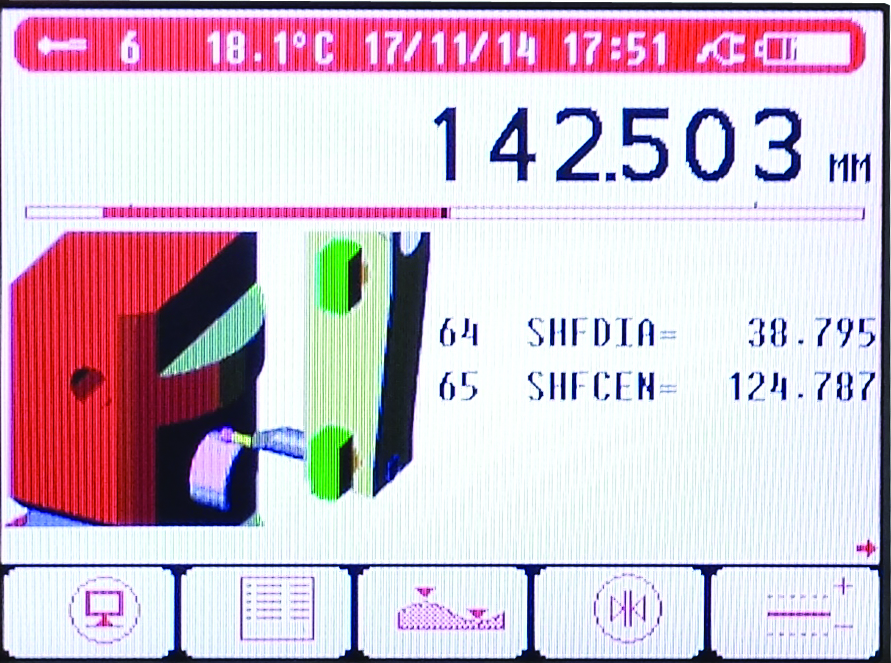

- Diamètre (alésage/arbre)

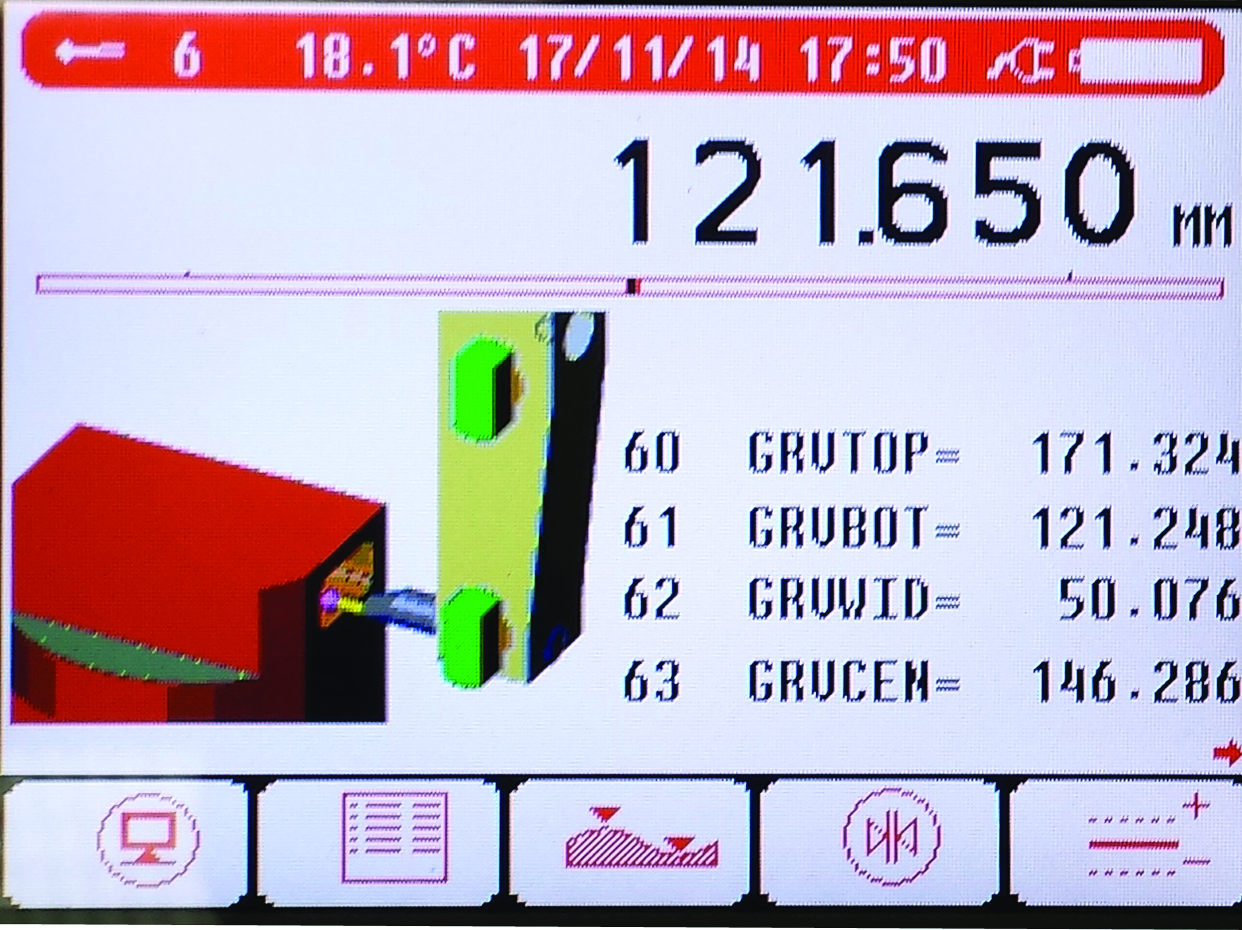

- Mesure de gorge, rainure et tenon
- Mesure de perpendicularité (avec le palpeur inductif X optionnel)
- Mesure de « parallélisme »
- Référence multiple
- Mesure 1D ou 2 D
- Conversion mm/pouce
- Interface en français (Multi-langues)
|
Modèles |
Ultima M 450 |
Ultima M 700 |
Ultima M 1000 |
|
Course en Z |
450 mm |
700 mm |
1000 mm |
|
Code |
33 13 10350 |
33 13 10370 |
33 13 10390 |
|
Plage de mesure |
765 mm |
1015 mm |
1315mm |
|
Résolution |
0,010-0.050-0,001-0,0005 mm |
||
|
Répétabilité |
Surface plane ≤0,001 mm Surface cylindrique ≤ 0,002 mm |
||
|
Vitesse maxi de déplacement |
Jusqu’à 600 mm/sec |
||
|
Force de mesure |
1 N ± 0,2 |
||
|
Incertitude de mesure* |
2 + L / 250 µm (L=longueur en mm) |
||
|
Perpendicularité** |
5 µm |
6 µm |
10 µm |
|
Déplacement colonne |
Sur coussin d’air (compresseur intégré) |
||
|
Autonomie |
12 Heures |
||
|
Température d’utilisation |
10°C à 40°C |
||
|
Poids |
23 kg |
27 kg |
30 kg |
|
Palpeur standard |
Bille rubis Ø 6 × 48 mm |
||
