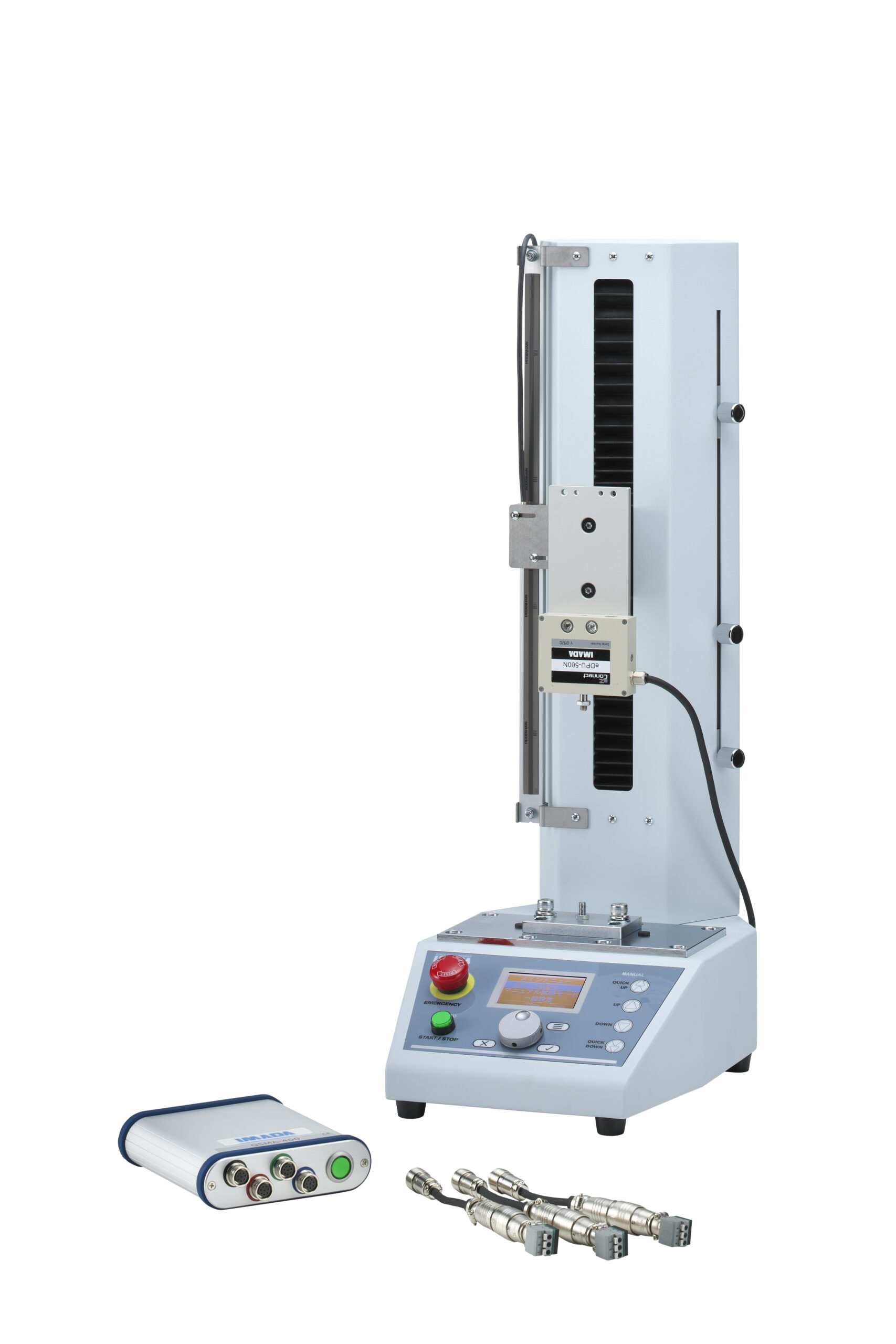

Unité d’évaluation force-déformation – Série IMADA FSA-Q

Caractéristiques techniques de l’unité d’évaluation FSA-Q :

• Grandeurs mesurées : force, déplacement et déformation
• Précision de la force : ±0,7 % de l’étendue de mesure ±1 digit, selon le modèle
• Précision du déplacement : ±0,1 mm ±1 digit, sans charge
• Résolution d’affichage du déplacement : 0,001 mm dans Quad Graph Drawer
• Amplificateur de mesure : Quad Sensor QSMA-400
• Communication : USB 2.0 ou ultérieure
• Alimentation de l’amplificateur : USB ou adaptateur secteur dédié AC 100–240 V
• Conditions d’utilisation : température de 0 à 40 °C ; humidité relative de 20 à 80 %
• Option : extension de course de 300 mm pour le banc d’essai motorisé compatible (option -L)
• Fréquence d’échantillonnage : 2 000 mesures/s par canal, avec acquisition synchronisée
• Positions de mesure de la déformation : 3
• Logiciel dédié : Quad Graph Drawer, téléchargeable via IMADA Connected
• Exportation des données : format CSV

Les capacités de force, la hauteur maximale d’échantillon et certaines spécifications dépendent de la configuration choisie.

Avantages :

• Mesure simultanée et synchronisée de plusieurs grandeurs pour analyser le comportement d’un échantillon.
• Acquisition à haute fréquence permettant de suivre les variations rapides pendant l’essai.

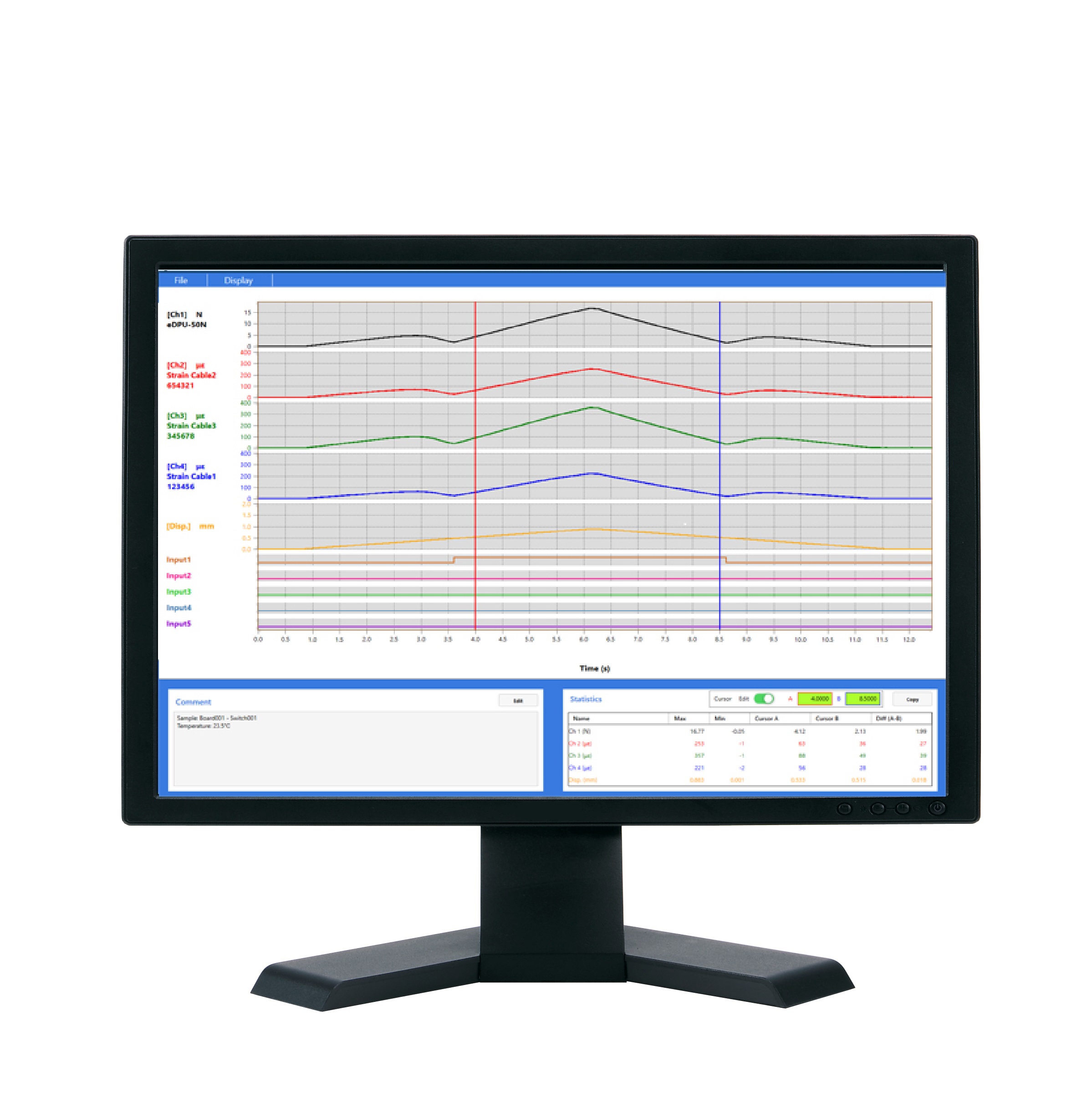

• Visualisation en temps réel des mesures et des courbes.
• Enregistrement et exportation des données au format CSV pour une analyse complémentaire.
• Possibilité de déclencher automatiquement l’enregistrement à partir d’un signal compatible du banc d’essai IMADA.
• Configuration adaptable grâce aux différents capteurs de force et accessoires disponibles.

Applications :

L’unité FSA-Q est destinée à l’analyse du comportement mécanique d’échantillons soumis à une force. Elle permet notamment d’étudier les variations de force, de déplacement et de déformation pendant un essai.

Exemples d’applications :

• Analyse de la déformation d’un échantillon soumis à une force.
• Mesure de la déformation en plusieurs points d’une même pièce.
• Étude de la déformation de circuits imprimés (PCB) lors de l’actionnement d’un interrupteur.

Informations complémentaires :

Les capacités de force et certaines caractéristiques dépendent de la configuration choisie. Le PC, les jauges de contrainte et les accessoires nécessaires sont vendus séparément. Une jauge de contrainte de 350 Ω est nécessaire pour effectuer les mesures de déformation. Le logiciel Quad Graph Drawer est téléchargeable via IMADA Connected après l’enregistrement préalable de l’utilisateur et du produit QSMA-400.
