Une des méthodes normalisées consiste à faire une découpe de la cosse et de faire un contrôle d’aspect et dimensionnel par analyse d’image. En général, la découpe est faite avec une tronçonneuse métallographique et ensuite la cosse est observée avec une trinoculaire adapté d’une caméra et d’un logiciel dédié.
La cosse est placée dans un « tire-cosse » et le fils est bridé sur la partie mobile du banc de test. Le mouvement peut-être motorisé ou manuel. Avec un banc motorisé tel que le ACT1000N, il sera possible de faire 2 types d’essai. Soit un BREAK, la force est exercée progressivement jusqu’à la rupture, soit un KEAP, une force prédéfinie est exercée durant un temps déterminé.

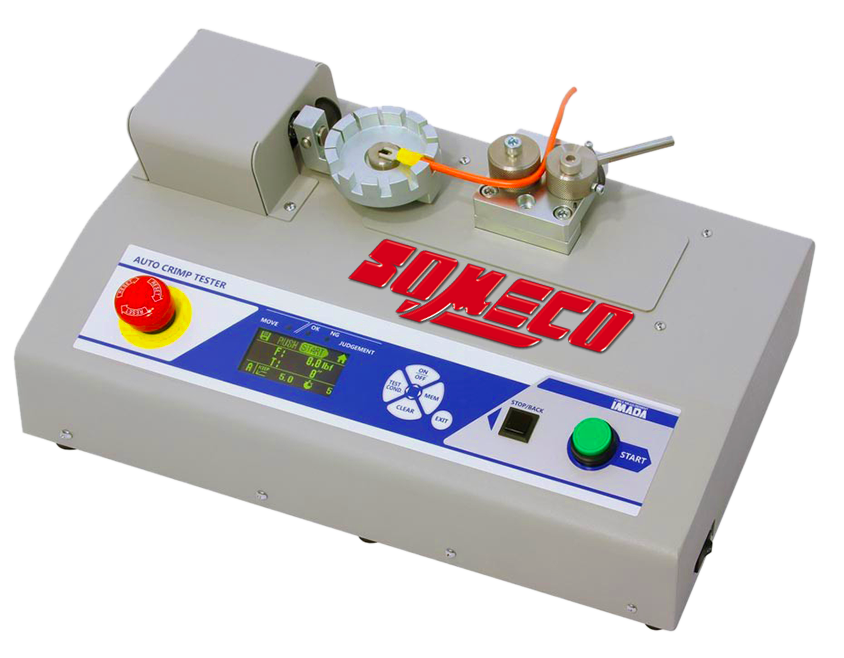

Le banc de traction motorisé pour essai de sertissage ACT1000N a été conçu spécialement pour la vérification de la qualité de sertissage de vos cosses.
Après le test effectué, la pièce en mouvement revient automatiquement dans sa position d’origine et le testeur enregistre le résultat dans la mémoire interne et le PC.
Il est possible de configurer 26 essais enregistrés de A à Z. Une fois l’essai paramétré, il suffit d’appuyer sur la touche START pour lancer le test en cycle automatique.
Lorsque l’essai est terminé, le chariot revient à sa position initiale, la valeur apparait sur l’écran, avec l’information test OK ou NG (No good).
Le résultat est enregistré dans la mémoire du banc et/ou sur le PC, si l’instrument est connecté au logiciel ACT LOGGER.
ACT 1000 N peut-être paramétré depuis le menu du banc et également depuis le logiciel.
Le logiciel ACT-LOGGER permet d’assurer facilement une excellente traçabilité de la production.
Il permet de collecter les résultats et de les archiver dans des dossiers ou dans des fichiers CSV qui peuvent être lus dans EXCEL et il permet également l’impression d’un rapport de contrôle.
Les mesures sont réalisées à une fréquence d’échantillonnage de 2000Hz permettant une précision de ± 0,5%.
Les modes BREAK et KEEP sont sélectionnables. Dans le Mode BREAK, vous pouvez effectuer un test destructif et le Mode KEEP, vous pouvez effectuer un test non destructif pour appliquer une force spécifique dans un temps défini.
Modèle |
ACT-1000N |
ACT-1000N-V300 |
---|---|---|
Capacité |
1000 N |
|
Résolution |
1N |
|
Précision |
± 0,5% F.S ±1digit |
|
Fréquence échantillonnage |
2000Hz |
|
Surcharge admise |
150% Pleine échelle |
|
Avertissement de surcharge |
110% ou moins |
|
Vitesse de mesure |
10/25/50/100 mm / min |
25/50/100/300 mm / min |
Course |
50mm |
|
Diamètre d’échantillon admissible |
Câbles et cosses à tester de dimension 1 à 8 mm |
|
Longueur d’échantillon admissible |
100mm ou plus |
|
Mode |
Mode BREAK / KEEP |
|
Nombre de mémorisation de profils de mesures |
26 |
|
Sortie |
Signal de décision USB / RS232C conforme ou non conforme (OK / NG) |
|
Verrou de sécurité |
Bouton d’arrêt d’urgence et prévention de la surcharge (à la mise sous tension) |
|
Source de courant |
AC100 ~ 240V |
|
Dimensions |
400x240x150 mm |
|
Accessoires standards |
Logiciel ACT LOGGER, Câble USB pour récupération des données,Tire-cosses réf:FW-12 (100 kgf). |
