Composition 130 Jeu de cales échantillons de comparaison d’états de surface, Pour vérification de la rugosité par comparaison visio-tactile.

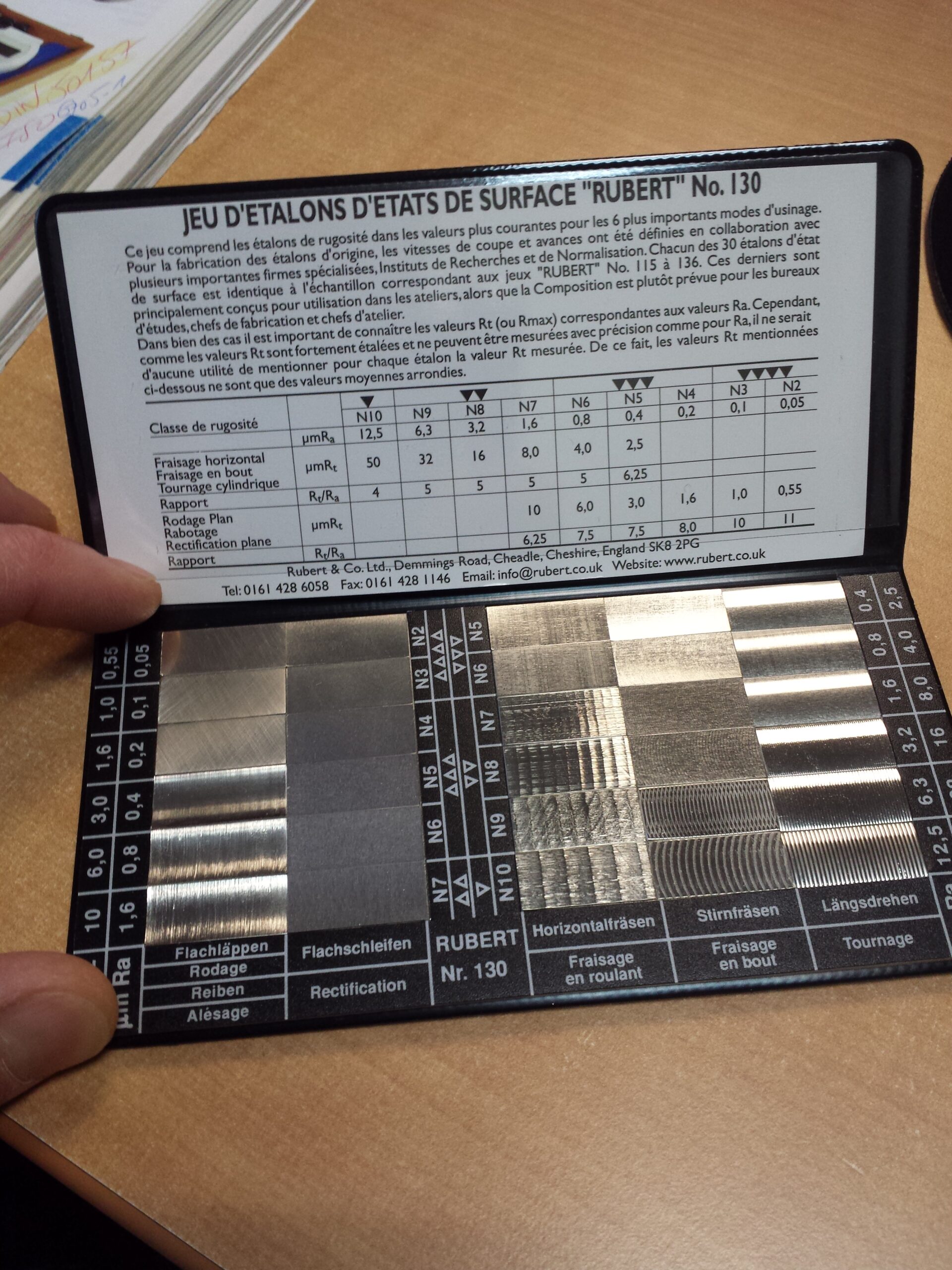

Utilisation du jeu de cales de rugosité référence 130 type RUGOTEST :

En déplaçant votre ongle perpendiculairement aux traits, sélectionner les deux étalons qui se rapprochent le plus de la rugosité de votre pièce, l’un, d’une rugosité juste supérieure, l’autre, d’une rugosité juste inférieure. L’étalon correspondant à la rugosité supérieure devra être pris comme valeur de rugosité de votre pièce. Pour des surfaces très douces ou très rugueuses, des comparaisons visuelles peuvent être plus pratiques que des comparaisons tactiles avec l’ongle.

• Conçu spécialement pour les responsables de fabrication, contrôleurs, dessinateurs, etc…
• Composition standard de poche.

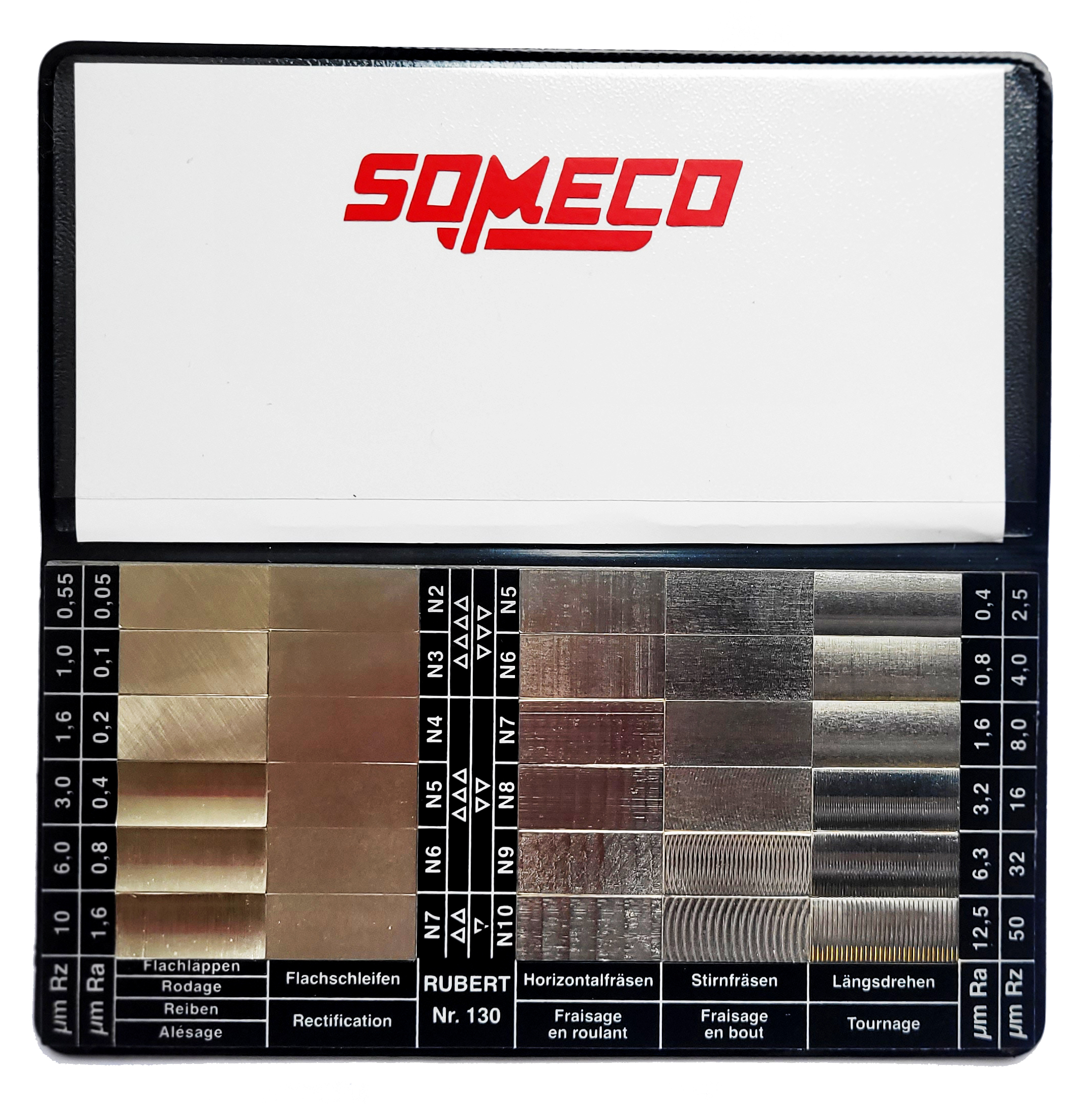

• L’étui contient 30 échantillons de 22,5 X 9,5 mm, étui 150 X 75 mm

Ce jeu n’est pas adapté pour l’étalonnage des rugosimètres. Il n’est pas destiné à être certifié par un PV de contrôle

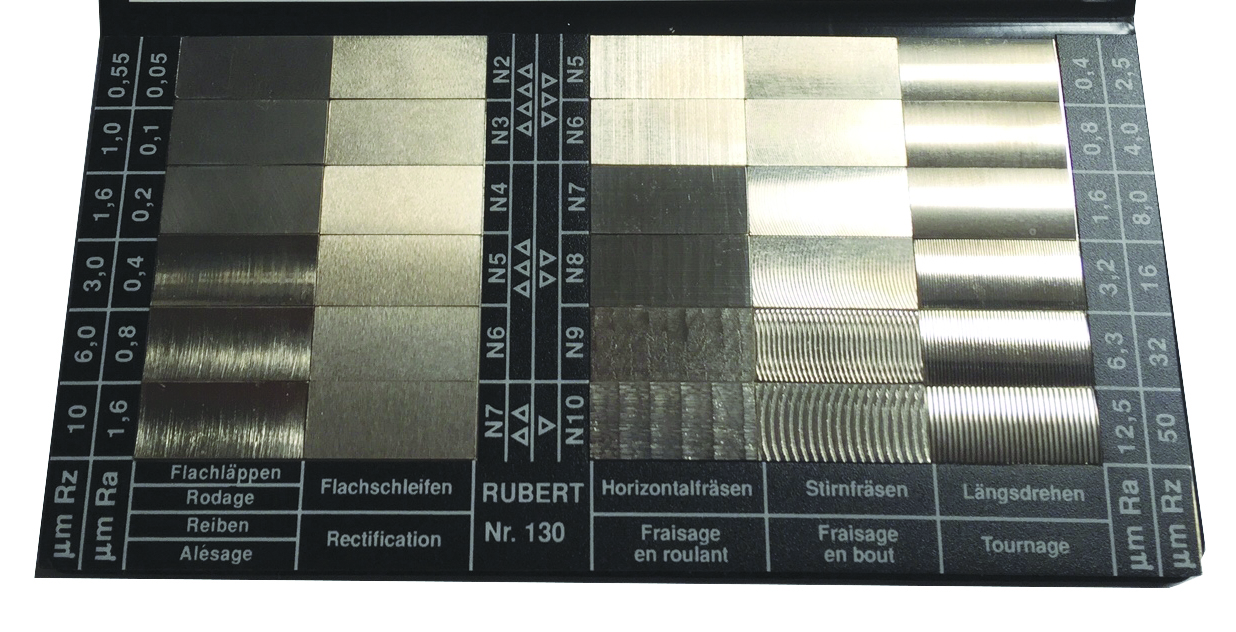

Composition du jeu d’échantillons de contrôle d’états de surface :

• 3 échantillons rodage 0,05 – 0,1 – 0,2 Ra
• 3 échantillons alésage 0,4 – 0,8 – 1,6 Ra
• 6 échantillons rectification 0,05 – 0,1 – 0,2 – 0,4 – 0,8 – 1,6 Ra
• 6 échantillons fraisage en roulant 0,4 – 0,8 – 1,6 – 3,2 – 6,3 – 12,5 Ra
• 6 échantillons fraisage en bout 0,4 – 0,8 – 1,6 – 3,2 – 6,3 – 12,5 Ra
• 6 échantillons tournage 0,4 – 0,8 – 1,6 – 3,2 – 6,3 – 12,5 Ra
