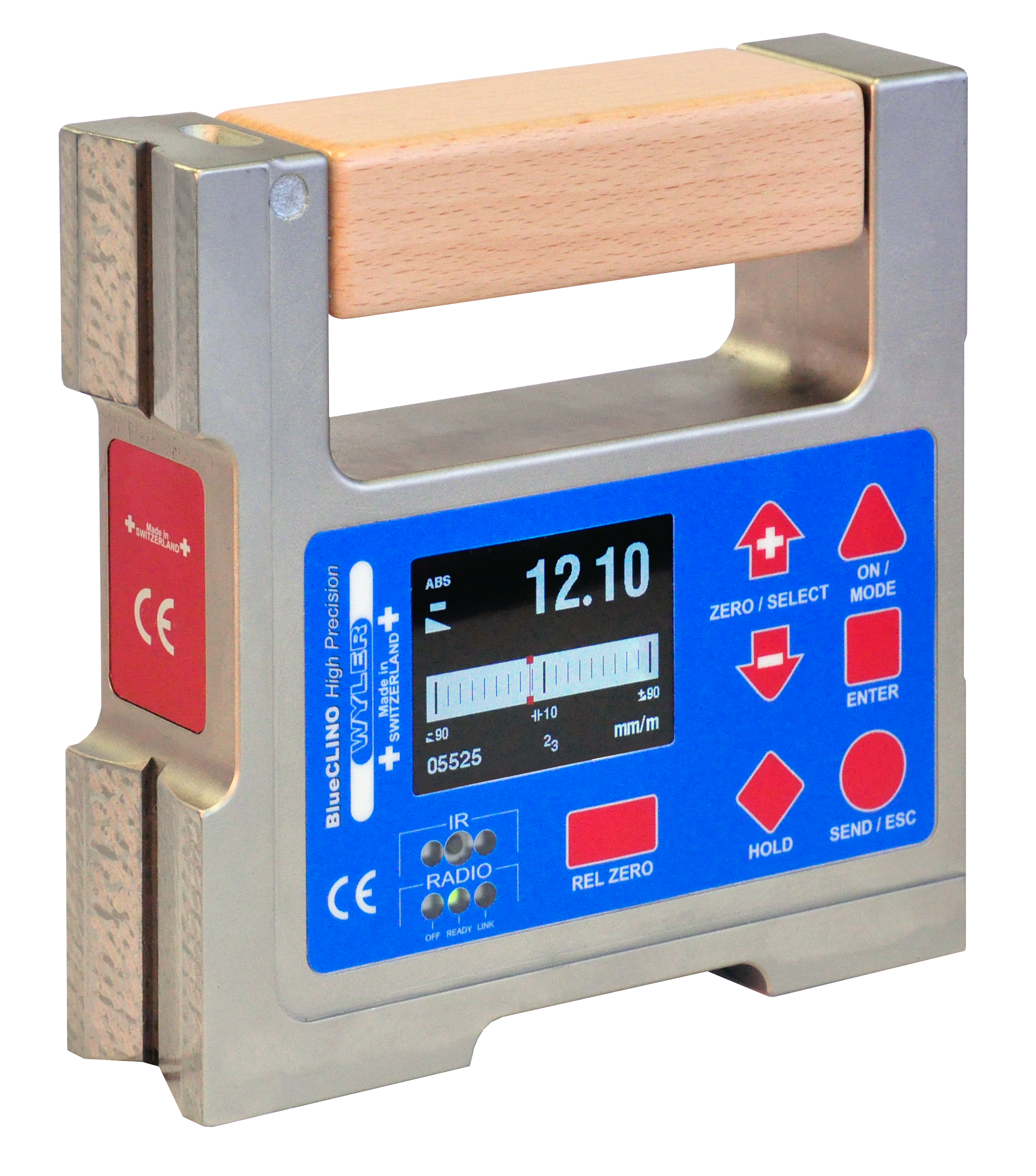

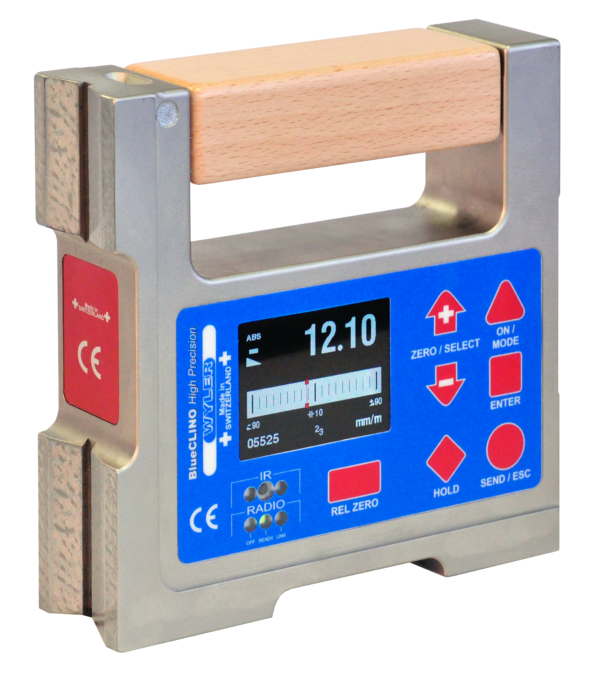

BlueCLINO-HP Haute précision
Effacer

L’instrument de mesure d’inclinaison BlueCLINO High Precision est basé sur le standard BlueCLINO, qui a une plage de mesure de ± 60 °. Cette vaste gamme de mesure a ouvert de nouvelles applications intéressantes pour le BlueCLINO standard, telles que la construction d’antennes ou la construction de routes et de voies ferrées. Mais, en ce qui concerne l’alignement précis des composants de la machine-outil, le BlueCLINO standard atteint rapidement ses limites. C’est exactement là qu’intervient le nouveau BlueCLINO High Precision: avec une plage de mesure de ± 1 ° et des bases raclées (à gauche et en bas), cet instrument offre la précision nécessaire pour les petites inclinaisons nécessaires à la construction de machines-outils de précision.

Fabriqué par la société SUISSE WYLER, dont SOMECO est l’agent privilégié pour la FRANCE

https://www.wylerag.com/en/products/measuring-instruments/blueclino/

De ce fait, le BlueCLINO High Precision combine la précision d’un BlueLEVEL angulaire avec la flexibilité d’un BlueCLINO. Le BlueCLINO High Precision est donc bien adapté aux applications suivantes:

  • Mesure et alignement des guides verticaux
  • Mesure et alignement des pièces de machines horizontales et verticales
  • Comparaison des guidages horizontaux et verticaux.
  • La comparaison d’un guide vertical gauche et droit est particulièrement intéressante avec l’aide de la base verticale supplémentaire sur le côté droit de l’instrument

Squareness-mesure

Le BlueCLINO High Precision peut être intégré dans n’importe quel BlueSYSTEM par câble ou en utilisant la connexion sans fil en option avec Bluetooth®

BlueCLINO High Precision a les fonctions et les caractéristiques suivantes:

Grand écran couleur très facile à lire

Transmission radio, basée sur la technologie Bluetooth

Différents profils de couleur peuvent être choisis

Diverses méthodes d’affichage sont disponibles, par ex. les graphiques à barres ou les niveaux d’esprit peuvent être choisis

Toutes les unités actuelles peuvent être indiquées

Plage de mesure de ± 20mm / m

Haute précision grâce à son boîtier robuste en fonte, protégé contre la rouille avec des bases prismatiques et raclées sur le côté gauche et inférieur du boîtier, combiné à une compensation de température intégrée

La base de la main droite est la masse de précision

Réglage du zéro simple avec le logiciel intégré et une mesure d’inversion

Flacon transversal intégré pour un alignement facile de l’axe vertical afin d’éviter les erreurs de torsion

Le BlueCLINO High Precision est compatible avec la gamme complète de capteurs numériques WYLER

Alimenté par des piles standard de 1,5 V, des piles rechargeables ou avec un adaptateur secteur

Répond aux exigences strictes de la CE (immunité contre le smog électromagnétique)

L’instrument peut être ajusté à la gravitation locale

Options:

Inserts magnétiques dans la main gauche verticale et la base horizontale inférieure possible

√  Etendu de mesure repoussée en standard à 60°.
√  Lecture sur toutes les unités de mesure communes.
√  Ecran couleur facile à lire.
√  Plusieurs types d’af chages comme par exemple une barre graphique ou encore un niveau à bulle pour la lecture des résultats.
√  Grande précision de mesure sur toute la plage d’inclinaison, avec compensateur de température intégré.
√  Remise à zéro par méthode de retournement.
√  Deux types de boitier avec bases prismatiques existants : en aluminium anodisé ou en fonte.
√  Options : Inserts magnétiques sur les bases prismatiques. Radio transmission Bluetooth. Outils de calibration pour réétalonnage de l’instrument.
